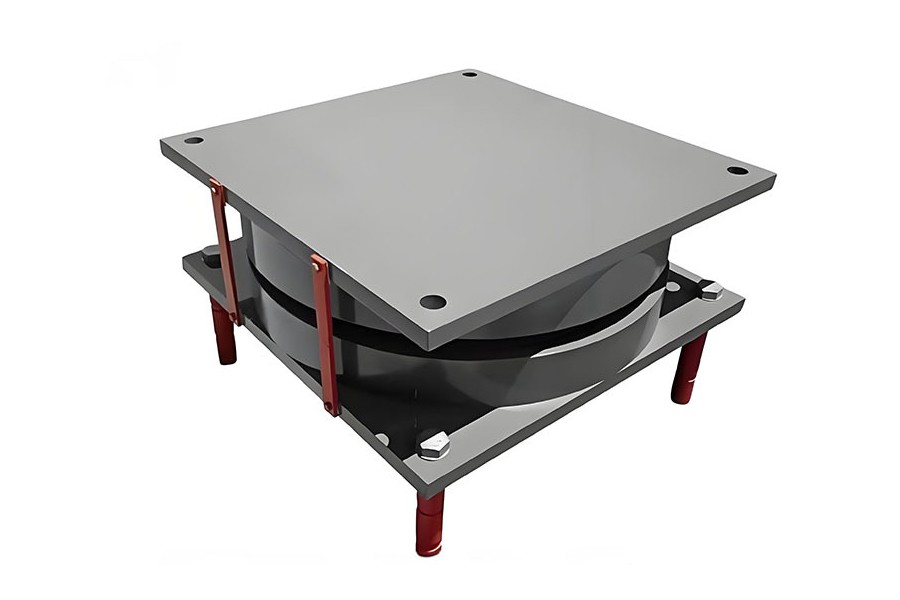

Bearings Ynysu Seismig Sfferig ar gyfer Ceisiadau Pont Priffyrdd (SSIB)

1.1, Diffiniad
A bearin sfferigMae g yn ddyfais adeileddol (dwyn cylchdro aml-lwyth uchel, hy HLMB) sydd wedi'i dylunio i drawsyrru llwythi rhwng aradeiledd pont ac is-strwythur tra'n darparu ar gyfer cylchdroadau cyfeiriadol aml ac, mewn rhai dyluniadau, symudiadau trosiadol cyfyngedig. Mae'r dwyn yn cynnwys arwyneb sfferig ceugrwm wedi'i baru ag arwyneb sfferig amgrwm, gan alluogi cylchdroi onglog llyfn o amgylch unrhyw echel lorweddol.
Mewn peirianneg pontydd, defnyddir cyfeiriannau sfferig i:
- Trosglwyddo llwythi fertigol, grymoedd llorweddol, a dadleoliadau hydredol neu draws yn unol â gofynion y dyluniad.
- Caniatáu ar gyfer cylchdroadau a achosir gan lwythi traffig, ehangiad thermol a chrebachu, gweithredoedd seismig, ymgripiad, a chrebachu yn strwythur y bont.
- Darparwch gapasiti cludo llwyth uchel heb fawr o ffrithiant trwy ddefnyddio -defnyddiau llithro ffrithiant isel (ee, PTFE) a-arwynebau paru dur gwrthstaen sy'n gwrthsefyll cyrydiad.
Mae'r berynnau hyn fel arfer yn cael eu cynhyrchu yn unol â safonau cenedlaethol a rhyngwladol perthnasol megis GB / T 17955 (Tsieina), Manylebau Dylunio Pont AASHTO LRFD (UDA), ac EN 1337-7 (Ewrop), gan sicrhau perfformiad, dibynadwyedd, diogelwch a gwydnwch mewn cymwysiadau pontydd rhychwant hir a llwyth trwm.

1.2, Cwmpas
Mae'r erthygl hon yn diffinio'r manylebau, paramedrau dylunio, gofynion gweithgynhyrchu, profi, gosod a chynnal a chadw ar gyferBearings Ynysu Seismig Sfferig (SSIB)a fwriedir ar gyfer ceisiadau pontydd, gan gydymffurfio â chodau Tsieineaidd a rhyngwladol.
1.3, Safonau Perthnasol:
Rhanbarth|Cod Safonol|Teitl|Cwmpas
Tsieina|GB/T 17955-2009 |Bearings Sphericalar gyfer Pontydd|Gofynion dylunio, gweithgynhyrchu a phrofi ar gyfer Bearings sfferig pontydd.
Tsieina|GB/T 32836-2016 |Bearings Spherical ar gyfer Strwythurau Dur| Gofynion ychwanegol ar gyfer cymwysiadau strwythurol dur.
Tsieina|JTG/T 2231-01-2020|Manylebau ar gyfer Bearings Pont Priffyrdd|Gofynion perfformiad ac ansawdd ar gyfer cyfeiriannau pontydd priffyrdd.
Ewrop|EN 1337-7 |Bearings Strwythurol– Rhan 7: Bearings Spherical|Deunydd, geometreg, ffrithiant, a gofynion prawf.
Ewrop|EN 15129:2018 |Dyfeisiau Gwrth{0}Seismig| Dyluniad ynysu seismig ar gyfer cymwysiadau strwythurol.
UDA|Manylebau Dylunio Pont AASHTO LRFD (2023) Adran 14|Bearings a Dyfeisiau Ehangu|Methodoleg dylunio ar gyferBearings sfferig.
DU|BS 5400 Rhan 9 |Bearings Pont| Gofynion dylunio a gosod.

2.1, Swyddogaeth:
Bearings ynysu seismig sfferigdarparu rhyngwyneb cylchdro rhwng aradeiledd y bont a'r is-strwythur tra'n caniatáu llithro rheoledig i wasgaru egni seismig.

2.2, Prif Gydrannau:

• 1. Plât Ceugrwm Uchaf – Dur carbon cryfder uchel (Q345 neu ASTM A709 Gradd 50) gyda thrachywiredd-wyneb ceugrwm wedi'i beiriannu.
• 2. Elfen Llithro Spherical - Dur di-staen (AISI 304/316) gyda haen PTFE neu UHMWPE wedi'i fondio.
• 3. Plât Amgrwm Is - Yn cyd-fynd â chrymedd, yn trosglwyddo llwyth fertigol.
• 4. System Atal - Bariau canllaw dewisol neu atalyddion ar gyfer rheoli symudiad un cyfeiriad.
• 5. Elfen Gwasgaru Egni Seismig – Haenau tampio uchel dewisol.

2.3, Mathau a Dosbarthiadau
Yn ôl gwahanol ofynion swyddogaethol, gellir rhannu Bearings sfferig i'r mathau canlynol:

• 1,Bearings Spherical Sefydlog
• Nid yw Bearings sfferig sefydlog yn caniatáu dadleoli llorweddol ond gallant gylchdroi'n rhydd. Maent yn addas ar gyfer rhannau strwythurol y mae angen iddynt gyfyngu ar symudiad llorweddol wrth ganiatáu cylchdroi.
• 2,Bearings Spherical llithro Uncyfeiriad
• Mae Bearings sfferig llithro uncyfeiriad yn caniatáu llithro ar hyd un cyfeiriad. Maent yn berthnasol i strwythurau â gofynion dadleoli penodol, megis addasu dadleoliad hydredol mewn rhai pontydd.
• 3, Bearings Spherical Llithro Multidirectional
• Gall Bearings sfferig llithro multidirectional lithro i unrhyw gyfeiriad llorweddol. Maent yn addas ar gyfer-ardaloedd sy'n dueddol o ddioddef daeargrynfeydd neu bontydd rhychwant hir i ymdopi ag amodau llwyth cymhleth.
• 4, Bearings Spherical Seismig
• Mae Bearings sfferig seismig fel arfer yn meddu ar dampio dyfeisiau, a all ddarparu capasiti afradu ynni ychwanegol yn ystod daeargrynfeydd a gwella perfformiad seismig strwythurau.

2.4, Meysydd Cais oBearings Spherical
Oherwydd eu perfformiad rhagorol, defnyddir Bearings sfferig yn eang yn y meysydd canlynol:

• 1, Pontydd rhychwant hir
• Mewn pontydd rhychwant hir megis pontydd cebl, pontydd crog, a phontydd bwa, gall berynnau sfferig addasu'n effeithiol i ddadleoliadau a chylchdroadau a achosir gan newidiadau tymheredd, llwythi cerbydau, neu lwythi gwynt.
• 2, Adeiladau -todiad uchel
• Bydd -adeiladau uchel yn siglo o dan lwythi gwynt neu weithredoedd seismig. Gall Bearings sfferig leihau straen strwythurol a gwella sefydlogrwydd a diogelwch yr adeiladau.
• 3, Stadiwm a Strwythurau Gofod Mawr
• Mewn strwythurau gofod mawr megis campfeydd a chanolfannau confensiwn, gall berynnau sfferig addasu i lwythi cymhleth a sicrhau sefydlogrwydd a gwydnwch y strwythurau.
• 4, Planhigion Pŵer Niwclear ac Isadeiledd Allweddol
• Mewn seilwaith allweddol megis gweithfeydd ynni niwclear ac argaeau mawr, gall Bearings sfferig ddarparu cefnogaeth ddibynadwy a gwrthiant seismig i sicrhau diogelwch strwythurol.

2.5, Manteision a Heriau Bearings Spherical
1, Manteision:
• Cynhwysedd cario llwyth uchel: Gall wrthsefyll llwythi o filoedd o dunelli.
• Addasrwydd dadleoli amlgyfeiriadol: Yn gallu addasu i ddadleoliad cylchdro a llorweddol ar yr un pryd.
• Gwydnwch cryf: Wedi'i wneud o ddeunyddiau perfformiad uchel, gan sicrhau bywyd gwasanaeth hir.
• Perfformiad seismig ardderchog: Defnyddir yn helaeth mewn-ardaloedd sy'n dueddol o ddioddef daeargrynfeydd.

2, Heriau:
• Gofynion uchel ar gyfer trachywiredd gweithgynhyrchu: Mae angen prosesau manwl uchel ar gyfer prosesu arwyneb sfferig a pharu deunyddiau llithro.
• Costau cynnal a chadw cymharol uchel: Mae'n bosibl y bydd angen newid deunyddiau llithro neu ddyfeisiau selio ar ôl-defnyddio am gyfnod hir.
• Dyluniad cymhleth: Mae angen dyluniad wedi'i addasu yn unol ag anghenion peirianneg penodol.

3.1 Manylebau Technegol
Paramedrau Dylunio (ystod cynhyrchu nodweddiadol):
Cynhwysedd Llwyth Fertigol: 1,000 - 50,000 kN
Cynhwysedd Dadleoli Llorweddol: ±50 i ±250 mm
Cynhwysedd Cylchdro: Mwy na neu'n hafal i 0.03 rad (~1.7 gradd)
Cyfernod Ffrithiant (μ): 0.03 – 0.06 (statig), 0.02 – 0.05 (deinamig)
Cymhareb Gwlychu (math HDR): 8 - 25%
Amrediad Tymheredd Gwasanaeth: -40 gradd i +60 gradd (hyd at +70 gradd arbennig)
Bywyd Gwasanaeth: Mwy na neu'n hafal i 50 mlynedd
Perfformiad Seismig: Mwy na neu'n hafal i gyflymiad dylunio 0.3g

3.2, Patent


Cydran|Deunydd|Safonol
Gan gadw Platiau|Q345, Q420, ASTM A709|GB/T 1591, ASTM A709
Elfen Llithro Spherical|Dur Di-staen AISI 304/316|ASTM A240
Arwyneb llithro|Virgin PTFE, UHMWPE|ASTM D4894
Iraid|Seiliedig ar silicon-| Manyleb gwneuthurwr
Bolltau Angori|Gradd 8.8 / ASTM A325|GB/T 5782, ASTM A325

Garweddrwydd Arwyneb (wyneb llithro): Ra Llai na neu'n hafal i 0.2 μm
Goddefgarwch gwastadedd: Llai na neu'n hafal i 0.5 mm fesul 1,000 mm
Caledwch (plât llithro): Yn fwy na neu'n hafal i HB 220
Cryfder Bond PTFE: Mwy na neu'n hafal i gneifio 3 MPa
Mae pob beryn yn cael ei brofi mewn ffatri 100% am gywirdeb dimensiwn, cromlin anffurfio llwyth, cyfernod ffrithiant o dan lwyth dylunio, a diffygion gweledol.

6.1 Gofynion Cyffredinol
Rhaid i bob beryn ynysu seismig sfferig gael profion math, profion arferol, a phrofion derbyn yn unol â safonau Tsieineaidd a rhyngwladol.
6.2 Dosbarthiad Profion
Profion Math - Profi cydymffurfiad dylunio (unwaith y dyluniad newydd)
Profion Arferol - Gwirio ansawdd cynhyrchu (pob swp)
Profion Derbyn - Cymeradwyo'r cynnyrch terfynol cyn ei ddanfon (dwyn 100%)
6.3 Profion a Gofynion Penodol
Prawf Llwyth Fertigol - Anffurfiad gweddilliol Llai na neu'n hafal i 0.3 mm, dim difrod gweladwy.
Prawf Dadleoli Llorweddol - Cyfernod ffrithiant μ Llai na neu'n hafal i 0.06, dim difrod i'r wyneb ar ôl 50 cylchred.
Prawf Cynhwysedd Cylchdro - Mudiant llyfn yn fwy na neu'n hafal i gylchdro rad 0.03–0.05.
Prawf Gwisgo a Blinder - Llai na neu'n hafal i golled trwch PTFE 1% ar ôl cylchoedd.
Prawf Efelychu Seismig - Cymhareb dampio o fewn ±2% i'r dyluniad, dadleoli o fewn cliriad.
Profion Tymheredd – Amrywiad ffrithiant Llai na neu hafal i ±15% o dymheredd ystafell.
Prawf Gwrthsefyll Cyrydiad - Dim methiant cotio ar ôl chwistrelliad halen 500h.
6.4 Gweithdrefnau Rheoli Ansawdd Ffatri
Archwiliad Deunydd sy'n Dod i Mewn - Gwiriad dur uwchsonig, dwysedd a chryfder PTFE.
Yn-Proses QC – Goddefgarwch peiriannu platiau ±0.2 mm, archwilio weldio.
Arolygiad Terfynol – Gwiriad dimensiwn, dilysu marcio.
6.5 Dogfennaeth ac Olrhain
Cynnal Tystysgrifau Prawf Deunydd, cofnodion Rheoli Cynhyrchu Ffatri, a Thystysgrifau Cydymffurfiaeth.
6.6 Crynodeb o Feini Prawf Derbyn
Anffurfiad fertigol Llai na neu'n hafal i 0.3 mm, Ffrithiant Llai na neu'n hafal i 0.06, PTFE Gwisgo Llai na neu'n hafal i 1%, Cylchdro Mwy na neu'n hafal i 0.03 rad.
6.7, Profi Math ac adroddiadau.

6.7.1, Offer profi


6.7.2, Adroddiadau profi

Paratoi - Gwiriwch oddefgarwch sedd dwyn a safleoedd bolltau.
Camau Gosod - Uwch-strwythur lifft, cynnal safle, diogelu, gwirio, rhyddhau jaciau.
Clirio – Cynnal bwlch seismig o 50mm neu fwy neu lai.

6 mis: Gwiriad gweledol
2 flynedd: Gwiriad swyddogaethol
5 mlynedd: Arolygiad manwl
25 mlynedd: Ailwampio

Pacio mewn lleithder-lapio atal, storio mewn ardal awyru, 3 haen ar y mwyaf wedi'u pentyrru.

10.1, Manylebau ar gyfer Bearings Spherical QZ ar gyfer Pontydd priffyrdd.
10.2, Manylebau ar gyfer Bearings Spherical LQZ ar gyfer Pontydd priffyrdd

Gyda datblygiad technoleg peirianneg,Bearings sfferigyn arloesi’n gyson, a gall y tueddiadau canlynol ddod i’r amlwg yn y dyfodol:

• 1, Bearings Deallus:
• Wedi'u hintegreiddio â thechnoleg synhwyrydd, gallant fonitro straen, dadleoli a gwisgo Bearings mewn amser real i wireddu rhybudd cynnar a chynnal a chadw deallus.
• 2, Cymhwyso Deunyddiau Newydd
• Gall deunyddiau megis deunyddiau cyfansawdd graphene a atgyfnerthwyd a deunyddiau iro wella gwydnwch a pherfformiad llithro Bearings sfferig.
• 3, Dyluniad Gwarchod yr Amgylchedd a Gwyrdd
• Gall defnyddio deunyddiau ailgylchadwy neu haenau diogelu'r amgylchedd ffrithiant isel leihau'r effaith ar yr amgylchedd.
• 4, Technoleg Argraffu 3D
• Gall defnyddio technoleg argraffu 3D i gynhyrchu Bearings gyda siapiau cymhleth wella effeithlonrwydd cynhyrchu a galluoedd addasu.
