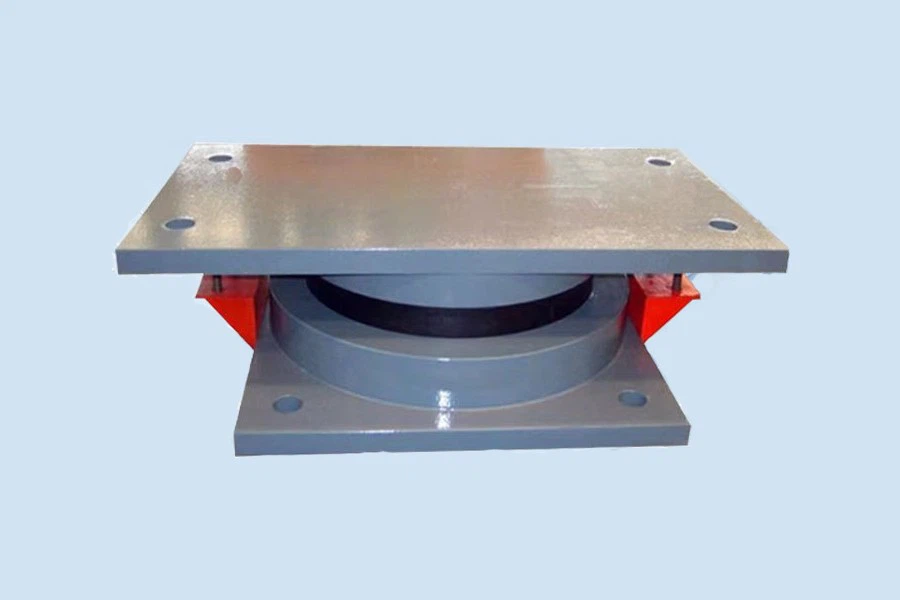

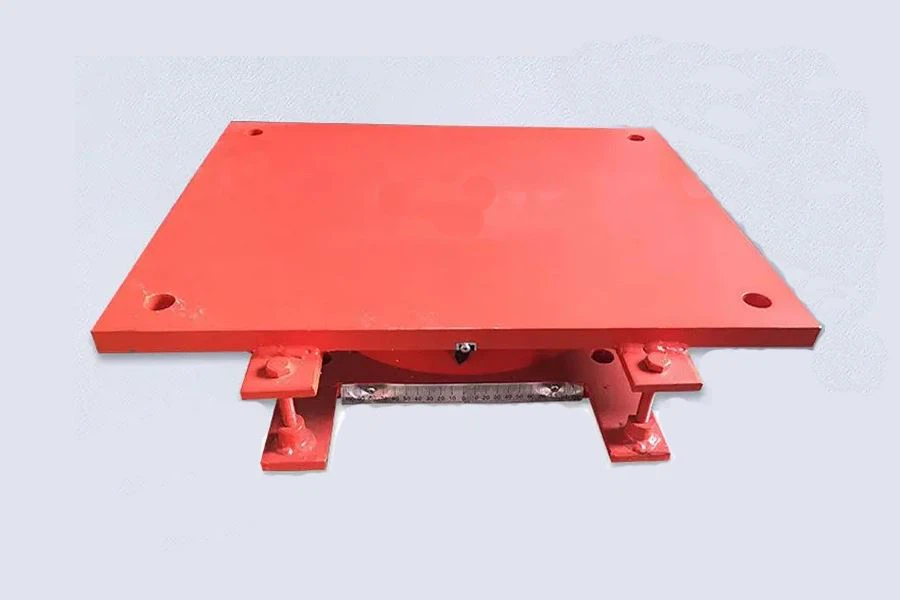

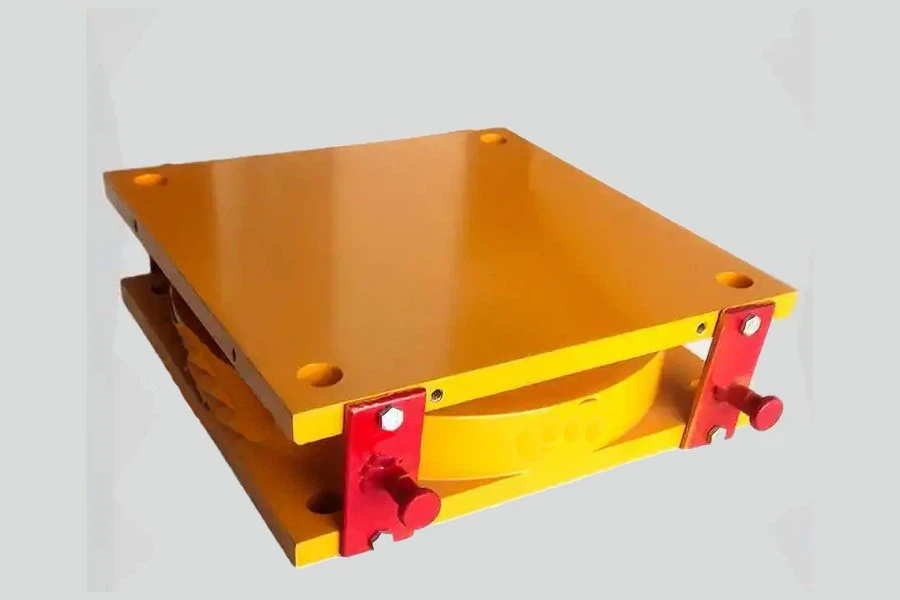

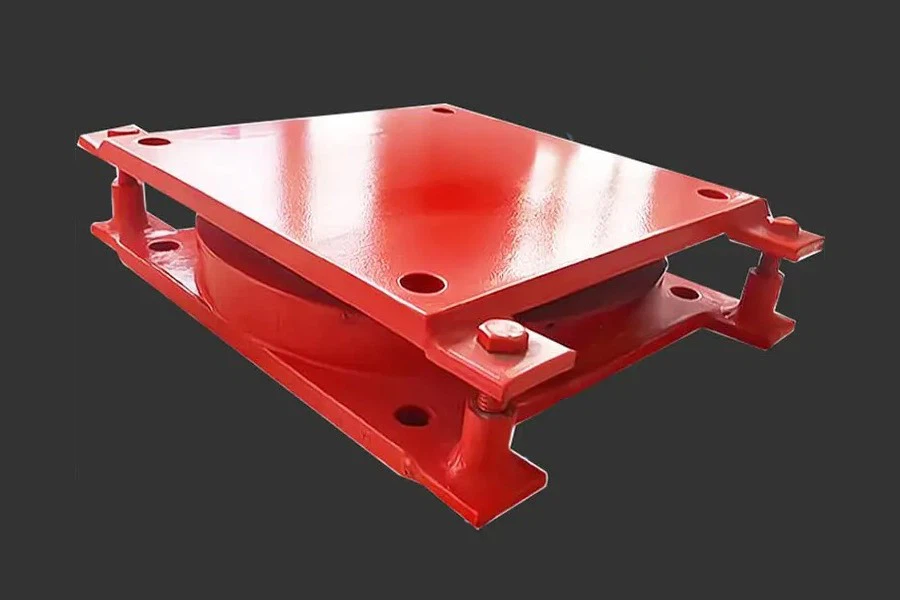

Bearing Pot Ar gyfer Ceisiadau Pontydd o dan Ganlyniad Strwythur

PontBearings potyn gydrannau strwythurol hanfodol sy'n hwyluso trosglwyddo llwyth rhwng aradeiledd ac is-strwythur pont tra'n darparu ar gyfer dadleoliadau llorweddol a chylchdroadau a achosir gan effeithiau thermol, llwythi traffig, gweithgaredd seismig, a ymgripiad. Wedi'i beiriannu ar gyfer gwydnwch a manwl gywirdeb, mae ein Bearings pot yn integreiddio deunyddiau uwch a phrosesau gweithgynhyrchu i fodloni safonau byd-eang, gan sicrhau perfformiad hirdymor mewn amodau amgylcheddol a llwytho amrywiol.
Mae'rdwyn rwber potyn fath o gynnyrch dwyn pontydd sy'n mabwysiadu bloc rwber elastig wedi'i amgáu mewn pot dur lled-seliedig. Mae'r bloc rwber hwn yn arddangos priodweddau tebyg i hylif pan fydd yn destun -grymoedd tri dimensiwn.

Mae'r cynnyrch hwn yn galluogi cylchdroi uwch-strwythur y bont. Yn y cyfamser, mae'n dibynnu ar y cyfernod ffrithiant isel rhwng y plât F4 (plât polytetrafluoroethylene) ar y plât dur canol a phlât dur di-staen y plât sedd uchaf i gyflawni dadleoliad llorweddol yr uwch-strwythur. O ganlyniad, nid yw'r grym cneifio a gludir gan y dwyn rwber bellach yn cael ei gludo'n llawn gan y rwber; yn lle hynny, mae'n gweithredu'n anuniongyrchol ar y pot sylfaen ddur a'r llithro rhwng y plât F4 a'r plât dur di-staen.

Pan fo'r rwber y tu mewn i'r dwyn pot mewn cyflwr tri dimensiwn cyfyngedig, ei fodwlws elastig cywasgol yw 50,000 kg/cm², sydd bron i 20 gwaith yn uwch na'r modwlws elastig cywasgol heb gyfyngiadau ochrol. Felly, mae gallu cario llwyth - wedi gwella'n sylweddol, gan oresgyn anfantais y llwyth cymharol isel -capasiti dwyn rwber plât. Gall fodloni gofynion grymoedd adwaith cymorth mawr, dadleoliadau llorweddol mawr, ac onglau cylchdro mawr.

2.1 Manteision Allweddol
● Cydymffurfiaeth Aml-Safonol: Wedi'i gynllunio i fodloni manylebau EN 1337-5, JTT391, ac AASHTO LRFD, gan sicrhau gallu i addasu i brosiectau byd-eang.
● Cynhwysedd Llwyth Uchel: Yn gallu gwrthsefyll llwythi fertigol o 2,500 kN i 50,000 kN (yn addasadwy ar gyfer gofynion uwch), sy'n addas ar gyfer priffyrdd dyletswydd trwm a phontydd rheilffordd.
● Rheoli Cylchdro a Dadleoli Cadarn: Yn darparu ar gyfer cylchdroadau hyd at 0.02 rad a dadleoliadau llorweddol hyd at ± 250 mm, gan sicrhau hyblygrwydd strwythurol o dan lwythi deinamig.
● Deunyddiau Gwydn: Yn defnyddio dur aloi gradd uchel, elastomers vulcanized, a PTFE ffrithiant isel, sy'n gallu gwrthsefyll cyrydiad, heneiddio a thymheredd eithafol (-40 gradd i +60 gradd ).
● Cynnal a Chadw Isel: Mae dyluniad wedi'i selio ac arwynebau llithro iro yn lleihau traul, gan leihau costau cylch bywyd.
2.2 Cyfyngiadau
● Pwysau a Thrin: Mae adeiladu dur yn cynyddu pwysau, ac mae angen offer codi arbenigol yn ystod y gosodiad.
● Gosod Precision: Mae angen goddefiannau aliniad llym (±1 mm) er mwyn osgoi dosbarthiad llwyth anwastad, gan olygu bod angen llafur medrus.
● Cost: Mae-defnyddiau perfformiad uchel a chydymffurfio â safonau lluosog yn arwain at gostau ymlaen llaw uwch o gymharu â mathau dwyn symlach.
● Sensitifrwydd Tymheredd: Gall modelau neoprene safonol ddiraddio mewn oerfel eithafol; mae angen amrywiadau EPDM sy'n gwrthsefyll oerfel ar gyfer hinsoddau is-sero.

3.1 EN 1337-5 (Normau Ewropeaidd)
Yn cydymffurfio â gofynion ar gyfer profi llwyth statig a deinamig, gwydnwch deunydd, a chynhwysedd dadleoli. Yn benodol, mae mandadau EN 1337-5:
● Cryfder cywasgol lleiaf o 30 MPa ar gyfer cydrannau dur.
● Modwlws cneifio elastomer Yn fwy na neu'n hafal i 0.8 MPa ar 23 gradd.
● Cyfernod ffrithiant arwyneb llithro Llai na neu'n hafal i 0.03 o dan amodau safonol.
3.2 JTT391 (Safonau Priffyrdd Tsieineaidd)
Yn cydymffurfio â goddefiannau dimensiwn (ee, diamedr pot ± 0.5 mm) a phrotocolau amddiffyn rhag cyrydiad, gan gynnwys:
● Galfaneiddio dip poeth (o leiaf 85 μm o drwch) ar gyfer rhannau dur.
● Caledwch rwber 60±5 Traeth A, gydag elongation ar egwyl Yn fwy na neu'n hafal i 300%.
3.3 AASHTO LRFD (Manylebau UDA)
Yn cyd-fynd âHLMR (Llwyth Uchel Aml-Cylchdro) dwyngofynion, gan gynnwys:
● Ffactorau llwyth ar gyfer llwythi marw a byw (1.25 a 1.75, yn y drefn honno).
● Darpariaethau dylunio seismig (cyfernodau grym llorweddol yn seiliedig ar gyflymiad tir brig).

4.1 Prif Strwythur
● Pot Dur: Tai anhyblyg (dur S355JR) yn dosbarthu llwythi fertigol i'r is-strwythur.
● Disg Elastomeric: Rwber vulcanized (neoprene neu EPDM) yn amsugno siociau a galluogi cylchdroi.
● Piston: Cydran dur cryfder uchel (42CrMo) yn trosglwyddo llwythi o'r uwch-strwythur i'r ddisg rwber.
● Rhyngwyneb llithro: Plât dur di-staen (304 gradd) gyda thaflen PTFE, gan leihau ffrithiant yn ystod symudiad llorweddol.
4.2 Manylebau Deunydd
Deunydd Cydran Priodweddau Allweddol (fesul Safonau)
Pot Dur/Piston S355JR/42CrMo Cryfder cynnyrch Yn fwy na neu'n hafal i 355 MPa; cryfder tynnol Yn fwy na neu'n hafal i 510 MPa
Elastomer Neoprene/EPDM Caledwch 60±5 Traeth A; set cywasgu Llai na neu'n hafal i 25%
Plât llithro 304 gorffeniad Drych Dur Di-staen (Ra Llai na neu'n hafal i 0.8 μm); trwch Yn fwy na neu'n hafal i 4 mm
Taflen PTFE Dwysedd Virgin PTFE Mwy na neu'n hafal i 2.15 g/cm³; cyfernod ffrithiant Llai na neu'n hafal i 0.03

4.3, Egwyddor Weithio
Mae egwyddor weithredol ydwyn rwber potyw defnyddio'r bloc rwber sydd wedi'i amgáu mewn pot dur. Mae'r bloc rwber hwn, pan fydd yn destun grymoedd tri dimensiwn, yn arddangos nodwedd cyfaint anghywasgadwy tebyg i hylif. Trwy drosoli'r eiddo hwn, mae'r dwyn yn trosglwyddo grym adweithio uwch-strwythur y bont yn ddibynadwy i'r pier, gan alluogi cylchdroi trawst y bont i ben. Yn y cyfamser, mae'n dibynnu ar y llithro am ddim rhwng yplât polytetrafluoroethylene (PTFE).a'r plât dur di-staen i ddarparu ar gyfer dadleoli llorweddol uwch-strwythur y bont a achosir gan ffactorau megis newidiadau tymheredd a chrebachu ymgripiad o goncrit. Mae hyn yn sicrhau gweithrediad diogel y bont.
Mae'r cynnyrch hwn yn addas ar gyfer pontydd priffyrdd -gradd uchel a phontydd mawr a chanolig eraill.

4.4, Mathau o Gynnyrch
4.4.1, Wedi'i Ddosbarthu yn ôl Perfformiad Gwasanaeth:

• Dwygyfeiriad Symudadwy Gan: Yn cynnwys llwyth fertigol-dwyn, cylchdroi fertigol, a pherfformiad llithro deugyfeiriadol, gyda'r cod SX.
• Bearings Symudol Uncyfeiriad:Yn cynnwys llwyth fertigol-dwyn, cylchdroi fertigol, a pherfformiad llithro un cyfeiriad, gyda'r cod DX.
• Bearings Sefydlog:Yn cynnwys llwyth fertigol-dwyn a pherfformiad cylchdroi fertigol, gyda'r cod GD.

4.4.2, Wedi'i ddosbarthu yn ôl Ystod Tymheredd Perthnasol:

• Tymheredd Normal-Gydau: Yn addas i'w ddefnyddio yn yr ystod tymheredd o -25 gradd ~ +60 gradd .
• Oer{0}}Geiriant Gwrthiannol: Yn addas i'w ddefnyddio yn yr ystod tymheredd o -40 gradd ~ +60 gradd , gyda'r cod F.

4.4.3, Wedi'i ddosbarthu yn ôl Cwmpas y Cais:
Gellir ei rannu'n dri chategori mawr: Bearings rwber pot ar gyfer pontydd priffyrdd,Bearings rwber potar gyfer pontydd rheilffordd, a deilliadau o Bearings rwber pot.
4.4.3.1, Modelau Cyffredin o Berynnau Pot Rwber ar gyfer Priffyrdd:
cyfres GPZBearings rwber pot
GPZ (Ⅱ) gyfresBearings rwber pot(yn unol â JTT391-1999)
Cyfres GPZ (III).Bearings rwber pot(yn unol â JTT391-2009)
Cyfres GPZ (KZ).Bearings rwber pot gwrth-seismig
Cyfres GPZ (2019).dwyn rwber pot(yn unol â JTT391-2019)
4.4.3.2, Modelau Cyffredin o Berynnau Rwber Pot ar gyfer Rheilffyrdd:
TPZ-I rheilfforddBearings rwber pot
safon TPZBearings rwber pot rheilffordd
Pontydd Arbennig 8156 Cyfres Bearings pont rheilffordd
4.4.3.3, Deilliadau Bearings Rwber Pot:
Mae yna lawer o fathau o ddeilliadau, fel:
Cyfres QPZBearings rwber pot
cyfres KPZBearings rwber pot
Sioc elastig-yn amsugno berynnau dur sfferig
Hunan{0}}uchder-addasu bearings rwber pot.

5.1, Paramedrau Perfformiad Technegol
● Cynhwysedd Llwyth Fertigol: 2,500-50,000 kN (addasadwy).
● Cynhwysedd Cylchdro: Mwy na neu'n hafal i 0.02 rad (3.43 gradd) o dan lwyth dylunio llawn.
● Dadleoliad Llorweddol: ±50 mm i ±250 mm (hydredol/trawsnewidiol).
● Gwrthiant Grym Llorweddol: - Bearings sefydlog: 15–40% o'r llwyth fertigol (yn seiliedig ar barth seismig). - Bearings symudol: 5% o'r llwyth fertigol.
● Cyfernod Friction: Llai na neu'n hafal i 0.03 (tymheredd arferol); Llai na neu'n hafal i 0.05 (-gwrthsefyll oer).
● Bywyd Gwasanaeth: Mwy na neu'n hafal i 50 mlynedd o dan waith cynnal a chadw safonol.
5.2, Rhestr Manyleb (Yn ôl safon JTT391 o Safon Pontydd Priffyrdd Tsieina).
▲ GPZ(III) Manylebau dwyn pot o dan y strwythur dwyn;
▲ GPZ(KZ) Manylebau dwyn pot o dan strwythur dwyn;
▲ GPZ(2019) Manylebau dwyn pot o dan strwythur dwyn;

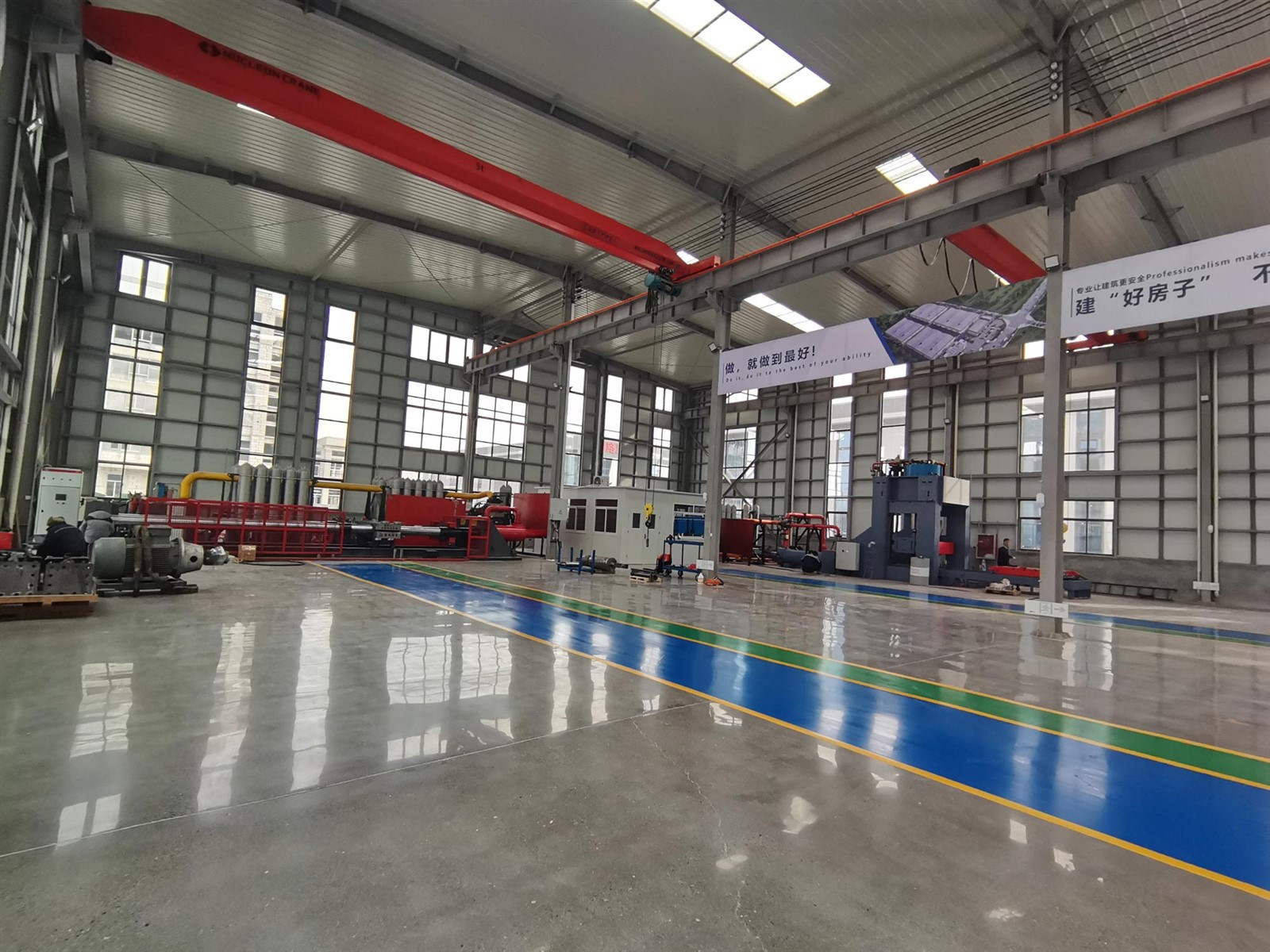

6.1, Offer profi;

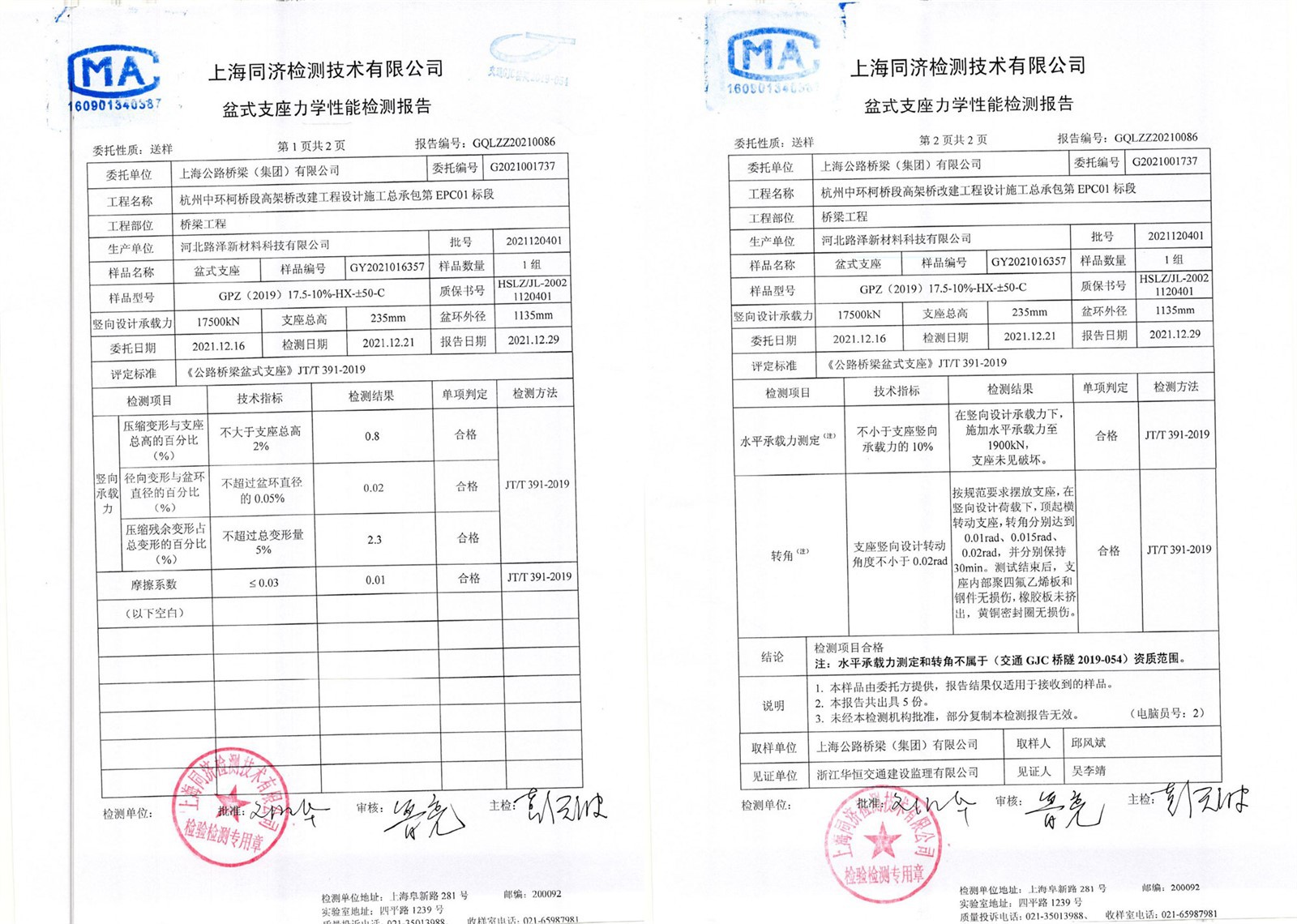

6.2, Math o adroddiadau Profi a Phrofi gan Drydydd Parti;

7.1 Pont Briffordd, Delta Afon Yangtze, Tsieina
● Prosiect: pont trawst parhaus 6-rhychwant (cyfanswm hyd 380 m).
● Bearing Math: 4000 kN capasiti, bidirectional pot bearings symudol (JTT391 cydymffurfio).
● Perfformiad: Wedi gwrthsefyll amrywiadau tymheredd tymhorol (-10 gradd i +35 gradd) a llwythi tryciau trwm (hyd at 550 kN) am 12 mlynedd heb fawr o draul.
7.2 Pont Reilffordd, Bafaria, yr Almaen
● Prosiect: Pont reilffordd gyflym (cyflymder dylunio 300 km/awr).
● Math o gadw: Bearings pot sefydlog 12,000 kN (yn cydymffurfio â EN 1337-5).
● Perfformiad: Llwythi trên deinamig wedi'u lletya a dadleoliadau thermol (±120 mm) gyda chywirdeb cylchdro Llai na neu'n hafal i 0.015 rad.
7.3 Pont Interstate, Texas, UDA
● Prosiect: pont gebl gyda phrif rychwant 200m.
● Bearing Math: 25,000 kN Bearings pot HLMR (Cydymffurfio AASHTO LRFD).
● Perfformiad: Wedi goroesi digwyddiadau seismig 2021 (cyflymiad brig 0.2g) heb unrhyw ddifrod strwythurol, wedi'i ddilysu gan archwiliadau post -digwyddiad.

8.1 Camau Gosod
● Paratoi Safle: - Glanhewch y sedd dwyn (concrit neu ddur) i gael gwared ar falurion; sicrhau gwastadrwydd (goddefgarwch Llai na neu'n hafal i 2 mm/m). - Gwirio safleoedd bollt angor yn cyd-fynd â lluniadau dylunio (goddefiant ±5 mm).
● Lleoliad Bearing: - Defnyddiwch graen gyda thrawst taenwr i godi'r beryn (osgoi bachau uniongyrchol ar arwynebau llithro). - Gostyngwch y beryn i'r sedd, gan alinio llinellau canol ag echelinau hydredol/trawsnewidiol y bont (±1 mm).
● Angori: - Tynhau bolltau angor mewn patrwm crisscross i 80% o'r trorym (fesul JTT391: 350 N·m ar gyfer bolltau M24). - Ailwirio'r aliniad ar ôl tynhau; addasu os oes angen.
● Lleoliad Aradeiledd: - Gostyngwch yr uwch-strwythur ar y beryn yn araf (Llai na neu'n hafal i 50 mm/munud) i osgoi llwythi trawiad. - Mesur cylchdro cychwynnol a dadleoli gan ddefnyddio mesuryddion deialu; cofnod i gyfeirio ato yn y dyfodol.
● Arolygiad Terfynol: - Cadarnhau dim bylchau rhwng dwyn a sedd; perimedr selio gyda seliwr polywrethan. - Paramedrau gosod dogfennau (aliniad, gwerthoedd trorym) ar gyfer cofnodion fel-wedi'u hadeiladu.
8.2 Rhagofalon Allweddol
● Amodau Amgylcheddol: Osgoi gosod mewn glaw/eira; amddiffyn arwynebau PTFE rhag llwch gyda gorchuddion dros dro.
● Load Distribution: Ensure uniform contact between bearing and superstructure/substructure (use shims if gaps >0.5 mm).
● Diogelwch: Defnyddiwch amddiffyniad cwympo ar gyfer gosodiadau uchel; dilyn protocolau diogelwch OSHA/AWS ar gyfer gwaith dur.

9.1 Arolygiad Rheolaidd (Blynyddol)
● Gwiriadau Gweledol: Archwiliwch gydrannau dur am gyrydiad, rwber ar gyfer craciau/heneiddio, ac arwynebau llithro ar gyfer traul.
● Profion Swyddogaethol: Mesur dadleoli llorweddol o dan gylchoedd thermol; gwirio cylchdro gan ddefnyddio inclinometers.
● Iro: Ail-gymhwyso saim silicon (Gradd 2 NLGI) i arwynebau PTFE; cael gwared ar hen saim cyn ei gymhwyso.
9.2 Cynnal a Chadw Cyfnodol (Bob 2 Flynedd)
● Glanhau: Pŵer-golchi arwynebau dur; tynnu malurion o ryngwynebau llithro.
● Diogelu rhag Cyrydiad: Cyffyrddwch â mannau galfanedig gyda phaent cyfoethog o sinc (trwch ffilm sych Yn fwy na neu'n hafal i 60 μm).
● Component Replacement: Replace PTFE sheets if wear exceeds 30% of original thickness; replace rubber discs if hardness deviates by >10 Traeth A.
9.3 Postio-Arolygon Digwyddiad
● Ar ôl daeargrynfeydd, llifogydd, neu ddigwyddiadau tymheredd eithafol: - Gwirio am lacio bolltau (retorque os oes angen). - Gwirio dim dadffurfiad parhaol o gydrannau dur. - Profi ymarferoldeb llithro i sicrhau nad oes unrhyw atafaelu.

● Pecynnu: Mae Bearings yn cael eu cratio mewn blychau pren gwrth-dywydd gydag inswleiddio ewyn. Mae arwynebau llithro wedi'u gorchuddio â ffilm amddiffynnol; bolltau angor yn cael eu pacio ar wahân.
● Transportation: Secure crates to trucks with steel straps (minimum 4 points); avoid stacking >2 cewyll. Mae angen -cludiant a reolir gan dymheredd ar gyfer Bearings sy'n gallu gwrthsefyll oerfel (modelau -40 gradd).

● Arloesedd Deunydd: Integreiddio polymerau wedi'u hatgyfnerthu â ffibr carbon (CFRP) i leihau pwysau tra'n cynnal cryfder.
● Monitro Clyfar: Synwyryddion wedi'u mewnblannu (mesuryddion straen, cyflymromedrau) ar gyfer-tracio llwyth amser/dadleoli gwirioneddol, gan alluogi cynnal a chadw rhagfynegol.
● Cynaliadwyedd: Defnyddio rwber wedi'i ailgylchu mewn elastomers a haenau sy'n seiliedig ar ddŵr i leihau'r effaith amgylcheddol.
● Dyluniad Modiwlaidd: Cydrannau safonedig yn gyflymach ar-cynulliad y safle, gan leihau amser gosod 30%.

● Gwarant: gwarant 10 mlynedd yn erbyn diffygion gweithgynhyrchu; yn cynnwys amnewid cydrannau diffygiol (ac eithrio difrod o osod/cynnal a chadw amhriodol).
● Cefnogaeth: llinell gymorth dechnegol 24 * 7; timau arolygu ar-safle ar gael o fewn 48 awr ar gyfer materion critigol. Rhaglenni hyfforddi ar gyfer gosodwyr a chriwiau cynnal a chadw ar gais.
