Braces gwrthdaro ynni wedi'u ffrwyno gan fwclio

Gelwir y brace gwrthdaro ynni ffrwyno bwcl (BRB), a elwir hefyd yn "brace wedi'i ffrwyno â bwcl" neu "frace gwrthdaro ynni", yn "braces ataliol bwclio (BRB)" yn Taiwan, China, a "braces di-beth wedi'u ffrwyno mewn bwcl (UBB)" yn yr Unol Daleithiau. "Yn yr Unol Daleithiau. Ar dir mawr Tsieina, cyfeirir ato yn gyffredinol fel "braces gwrthdaro ynni ffrwyno bwcl (breb)" neu "braces gwrthdaro ynni wedi'u ffrwyno â bwcl (BRB)". Mae'n gynnyrch gwrthdaro ynni seismig arloesol sy'n integreiddio swyddogaethau deuol braces a damperi gwrthdaro ynni yn glyfar. Mae craidd y brace wedi'i ffrwyno â bwcl yn cael ei wneud o ddur pwynt cynnyrch isel, sy'n caniatáu i ddadffurfiad plastig mawr o dan rym echelinol gyflawni afradu ynni. Mae'n chwarae rhan hanfodol mewn prosiectau atgyfnerthu ac ailadeiladu seismig amrywiol adeiladau newydd ac adeiladau presennol, gan wella sefydlogrwydd a pherfformiad seismig strwythurau adeiladu yn sylweddol a diogelu bywydau ac eiddo pobl.

Ar ôl daeargryn Wenchuan, mae braces wedi'u ffrwyno â bwcl wedi cael eu hyrwyddo a'u cymhwyso'n eang oherwydd eu nodweddion unigryw o ddiogelwch, economi a hyblygrwydd dylunio.
Tair prif egwyddor amddiffynfa seismig ar gyfer strwythurau adeiladu yw:
"Undestroyed mewn mân ddaeargryn;
Ôl -ffitio mewn daeargryn cymedrol;
Heb ei orchuddio mewn daeargryn enfawr. ".
Gyda chymhwyso braces wedi'u ffrwyno â bwcl, gellir gwella perfformiad seismig strwythurau adeiladu ymhellach i'w cyflawni'n llawn.

★ Mân Ddaeargrynfeydd: Perfformiad Economaidd Ardderchog
Oherwydd absenoldeb materion sefydlogrwydd cywasgu, mae gan braces wedi'u ffrwyno â bwclu capasiti dwyn cydran 2-10 gwaith yn uwch na braces cyffredin o dan lwyth gwynt a mân ddaeargrynfeydd, gyda braces hirach yn cynnig mwy o welliannau capasiti. O dan yr un gallu dwyn, gellir lleihau eu croestoriadau yn sylweddol o gymharu â braces cyffredin, gan wneud y stiffrwydd ochrol strwythurol yn fwy hyblyg a chynyddu'r cyfnod. Mae cyfnod strwythurol hirach yn lleihau ymateb seismig, yn enwedig y cyflymiad seismig. Ar ôl mabwysiadu braces wedi'u ffrwyno â bwcl, mae'r holl gyfnodau naturiol yn cynyddu, gan leihau ymateb seismig pob modd o 10-25%yn gyffredinol. Os yw'r strwythur yn cael ei reoli gan amodau seismig, mae'r gostyngiad mewn gweithredu seismig yn caniatáu lleihau'r holl groestoriadau cydran, gan ostwng y gost adeiladu gyffredinol yn nodweddiadol 10-30%.
★ Daeargrynfeydd Cymedrol: aros yn gyfan
Mae gan braces wedi'u ffrwyno â bwcl gapasiti dwyn cynnyrch clir, gan esgor yn gyntaf i afradu egni o dan ddaeargrynfeydd cymedrol, gan weithredu fel "ffiws" i'r strwythur i amddiffyn prif gydrannau pwysig fel trawstiau a cholofnau rhag cynhyrchu. Yn ogystal, o dan ddaeargrynfeydd cymedrol cyffredinol, nid yw dadffurfiad plastig braces wedi'u ffrwyno â bwcl yn arwyddocaol, a gall y mwyafrif barhau i gael ei ddefnyddio ar ôl ei archwilio.
★ Daeargrynfeydd mawr: ôl -ffitio yn hawdd.
Wrth weithio yn y cam elastoplastig, mae braces wedi'u ffrwyno â bwcl yn cynnwys gallu dadffurfiad cryf a pherfformiad hysteretig rhagorol, yn debyg i damperi gwrthdaro ynni perfformiad uchel, gan wella gwrthwynebiad y strwythur i ddaeargrynfeydd mawr a sicrhau diogelwch. Ar ôl daeargrynfeydd mawr, gellir disodli'n hawdd braces wedi'u ffrwyno â bwclio â dadffurfiad cynnyrch sylweddol heb effeithio ar ddefnydd adeiladau. Mewn cyferbyniad, mae angen cefnogaeth llawr dros dro neu ddymchwel llawr ar gyfer tynnu trawst yn ôl yn ddifrifol, gan effeithio'n ddifrifol ar y defnydd o adeiladau ar gyfer ail-ystyried y trawst.
★ Aftershocks: Bod yn ddiamwys
Gyda phwysigrwydd cynyddol adeiladau, mae angen i rai strwythurau nid yn unig osgoi cwympo o dan ddaeargrynfeydd mawr ond hefyd i aros yn sefyll yn ystod ôl -effeithiau. Trwy drefnu'n rhesymol braces wedi'u ffrwyno â bwcl, mae'r prif strwythur yn cael ei amddiffyn rhag dadffurfiad gormodol plastig, gan sicrhau nad yw cydrannau sy'n dwyn llwyth fertigol yn cwympo yn ystod ôl-effeithiau ac yn cyflawni effaith "heblaw porthiant yn ystod aftershocks".

O dan rymoedd allanol fel daeargrynfeydd, mae'r grym echelinol ar y brace yn cael ei ysgwyddo'n llwyr gan y deunydd craidd sydd wedi'i leoli yn y canol. Gall y deunydd craidd, wedi'i wneud o ddur penodol, fynd i mewn i'r cyflwr sy'n cynhyrchu yn gyflym o dan densiwn echelinol a chywasgu eiledol i afradu egni seismig yn effeithlon. Yn y cyfamser, mae'r mecanwaith cyfyngiad allanol, fel pibellau dur neu goncrit pibellau dur, yn darparu cyfyngiadau ochrol cryf i'r deunydd craidd, gan atal bwclio yn effeithiol yn ystod cywasgu a sicrhau afradu egni sefydlog. Oherwydd effaith Poisson, mae'r deunydd craidd yn ehangu pan fydd wedi'i gywasgu. Felly, mae deunydd heb ei rwymo neu haen aer gul wedi'i osod yn fwriadol rhwng y deunydd craidd a'r llenwr (fel morter neu goncrit wedi'i lunio) i leihau neu ddileu'r grym a drosglwyddir o'r deunydd craidd i'r llenwad a'r casin allanol yn ystod llwytho echelinol, gan sicrhau bod y mecanwaith cyfyngu allanol yn canolbwyntio ar lwythi ar gyfyngiadau echelin heb ddwyn echel.

O'i gymharu â fframiau sy'n gwrthsefyll moment dur a fframiau braced cyffredin, mae gan y ffrâm gwrthdaro ynni ffrwyno bwcl (BREF) y nodweddion canlynol:

1. O'i gymharu â fframiau sy'n gwrthsefyll moment dur, mae gan BREF stiffrwydd elastig llinol uchel o dan fân ddaeargrynfeydd, yn hawdd cwrdd â gofynion dadffurfiad cod.
2. Oherwydd ei allu i ildio mewn tensiwn a chywasgu, mae BREF yn dileu problem bwcl fframiau braced consentrig traddodiadol, gan gynnig gallu afradu ynni cryfach a mwy sefydlog yn ystod daeargrynfeydd cryf.
3. Mae BRB wedi'i gysylltu â phlatiau Gusset trwy folltau neu golfachau, gan osgoi weldio ac archwilio ar y safle, gwneud gosodiad yn gyfleus ac yn economaidd.
4. Mae'r gydran brace yn gweithredu fel "ffiws" y gellir ei newid yn y system strwythurol, gan amddiffyn cydrannau eraill rhag difrod a chaniatáu disodli braces sydd wedi'u difrodi'n hawdd ar ôl daeargrynfeydd mawr.
5. Gyda stiffrwydd a chryfder hawdd ei addasu, mae BREF yn galluogi dyluniad hyblyg. Yn ogystal, gellir efelychu ei gromlin hysteretig yn gyfleus gan ddefnyddio modelau hysteretig llinellol mewn meddalwedd dadansoddi elfennau cyfyngedig cyffredinol (ee, SAP2000, ETABS, MIDAS).
6. Mewn ôl -ffitio seismig, mae BREF yn fwy manteisiol na systemau ffracio traddodiadol, oherwydd gall dyluniad gallu gynyddu costau sylfaen yr olaf.

(▲) Cyfansoddiad llorweddol

1. Uned graidd
Yr uned graidd yw prif ran sy'n dwyn llwyth y brace wedi'i ffrwyno â bwcl, wedi'i wneud yn nodweddiadol o ddur, fel dur pwynt cynnyrch isel, dur cyffredin, neu ddur arbennig.
1) Mae ganddo amryw o ffurfiau trawsdoriadol, fel siâp I, traws-siâp, a siâp H. Mae gwahanol groestoriadau yn gweddu i wahanol anghenion peirianneg; Er enghraifft, mae rhannau siâp I yn addas ar gyfer strwythurau rhychwant bach, tra bod gan adrannau siâp H stiffrwydd ystwyth uchel ar gyfer strwythurau rhychwant mawr.
2) Mae'r uned graidd yn cynhyrchu ac yn afradu egni o dan rym echelinol, gan amsugno egni seismig trwy anffurfiadau tensiwn dro ar ôl tro a chywasgu. Mae ei ddyluniad yn ystyried dangosyddion perfformiad mecanyddol fel cryfder cynnyrch, cryfder yn y pen draw, ac elongation i sicrhau afradu egni effeithiol yn ystod daeargrynfeydd.

2. Uned Cyfyngiadau
Mae'r uned gyfyngiad yn cyfyngu bwcl yr uned graidd, gan gynnal priodweddau mecanyddol sefydlog o dan anffurfiannau mawr.
1) Yn gyffredinol fe'i gwneir o bibellau dur, concrit, neu ddeunyddiau perfformiad uchel eraill. Mae cyfyngiad pibellau dur yn ffurf gyffredin, gyda'r bibell wedi'i llenwi â choncrit neu lenwyr eraill i gynyddu stiffrwydd a sefydlogrwydd yr uned.
2) Mae bwlch penodol fel arfer yn cael ei adael rhwng yr uned gyfyngiadau a'r uned graidd i ganiatáu ehangu a chrebachu'r uned graidd yn rhydd yn ystod yr anffurfiad. Mae maint y bwlch wedi'i ddylunio'n rhesymol yn seiliedig ar ffactorau fel dimensiynau, priodweddau materol a gofynion peirianneg yr uned graidd.

3. Mecanwaith llithro
Mae'r mecanwaith llithro wedi'i leoli rhwng yr uned graidd a'r uned gyfyngu i leihau ffrithiant, gan sicrhau llithro'r uned graidd yn rhydd yn ystod yr anffurfiad. Mae ei ddyluniad yn ystyried ffactorau fel grym ffrithiant, gwydnwch a chyfleustra gosod i gynnal perfformiad da o'r brace wedi'i ffrwyno â bwcl yn ystod defnydd tymor hir.

4. Nodau Cysylltiad
Nodau cysylltiad yw'r rhyngwynebau rhwng y brace wedi'i ffrwyno â bwcl a'r prif strwythur, gan drosglwyddo grymoedd y brace i'r prif strwythur.

4.1 Cysylltiad wedi'i Weldio
1), Manteision:
A) Cryfder Cysylltiad Uchel: Mae weldio yn sicrhau cysylltiad cadarn iawn, sy'n gallu gwrthsefyll grymoedd tynnol, cywasgol a chneifio mawr i sicrhau cysylltiad dibynadwy.
b) Uniondeb da: Mae cysylltiadau wedi'u weldio yn integreiddio'r brace â'r prif strwythur, gan hwyluso trosglwyddo a gwasgaru grym a gwella sefydlogrwydd strwythurol cyffredinol.
c) Adeiladu cymharol syml: Gellir cwblhau weldio yn effeithlon yn ystod parod ffatri, yn enwedig ar gyfer weldwyr medrus.
2), Anfanteision:
A) Gofynion Ansawdd Weldio Uchel: Mae ffactorau fel sgiliau weldio, prosesau weldio ac amodau amgylcheddol yn effeithio ar ansawdd weldio. Gall ansawdd gwael arwain at ddiffygion fel craciau a mandyllau, gan effeithio ar gryfder a dibynadwyedd.
b) Anghyffwrdd: Ar ôl eu weldio, mae'n anodd dadosod neu ailosod cysylltiadau, gan achosi heriau ar gyfer cynnal a chadw neu amnewid diweddarach.
c) Materion parth yr effeithir arnynt gan wres: Mae weldio yn cynhyrchu parthau yr effeithir arnynt gan wres, o bosibl yn newid priodweddau dur a lleihau cryfder a chaledwch.
4.2 Cysylltiad wedi'i bolltio
1), Manteision:
a) Datgeladwyedd da: Mae cysylltiadau wedi'u bolltio yn caniatáu dadosod ac ailosod yn hawdd, gan hwyluso cynnal a chadw ôl-osod.
b) Manwl gywirdeb gosod uchel: Gall addasu torque tynhau bollt reoli stiffrwydd a rhag -lwytho cysylltiad yn union, gan sicrhau dibynadwyedd.
C) Niwed cydran isel: Nid oes unrhyw weldio tymheredd uchel yn osgoi effeithiau thermol ar ddur, gan leihau diraddiad perfformiad.
2), Anfanteision:
A) Cryfder cysylltiad cymharol is: O'i gymharu â chysylltiadau wedi'u weldio, mae gan gysylltiadau wedi'u bolltio gryfder is, yn enwedig o dan lwythi deinamig mawr, lle gall bolltau lacio neu lithro.
b) Gofyniad gofod mwy: Mae angen lle gosod ar gysylltiadau wedi'u bolltio, a all fod yn gyfyngedig mewn ardaloedd strwythurol cryno.
c) Cost uwch: Angen nifer o folltau, cnau, golchwyr a chydrannau eraill, cynyddu costau.
Cysylltiad 4.3 pin
1), Manteision:
a) Perfformiad cylchdro da: Mae cysylltiadau PIN yn caniatáu rhywfaint o gylchdroi, gan addasu i ddadffurfiad strwythurol o dan ddaeargrynfeydd a lleihau grymoedd mewnol.
b) Gosod Hawdd: Gosod syml heb weldio cymhleth na gweithrediadau tynhau bollt, gan alluogi adeiladu'n gyflym.
C) Gofynion Dimensiwn Isel: Yn addas ar gyfer gwahanol feintiau o braces a phrif strwythurau.
2), Anfanteision:
a) Capasiti dwyn llwyth cyfyngedig: Yn bennaf sy'n addas ar gyfer grymoedd tynnol bach a chneifio; Efallai y bydd angen dulliau cysylltu eraill ar lwythi mwy.
b) Materion gwisgo: Gall defnydd tymor hir achosi gwisgo rhwng pinnau a waliau twll, gan effeithio ar ddibynadwyedd, gofyn am archwiliad a chynnal a chadw rheolaidd.
c) Gofynion manwl gywirdeb dylunio a pheiriannu uchel: Mae paru twll pin manwl gywir yn hanfodol i sicrhau perfformiad cysylltiad.

(▲▲) Cyfansoddiad hydredol

Yn fertigol, mae'r brace gwrthdaro ynni wedi'i ffrwyno â bwcl yn cynnwys segment gwrthod ynni canol a dau segment cysylltiad diwedd. Mae deunydd craidd y segment gwrthod ynni wedi'i gynllunio'n arbennig i gynhyrchu yn gyntaf a gwasgaru egni yn ystod daeargrynfeydd. Mae'r segmentau cysylltu, wedi'u gwneud o ddur cryfder uchel, wedi'u cysylltu'n gadarn â chydrannau strwythurol (trawstiau, colofnau, ac ati) trwy weldio, bolltio, neu binio i sicrhau trosglwyddiad llwyth effeithlon.

1. Capasiti afradu egni rhagorol:

Fel metel sy'n ddibynnol ar ddadleoliad sy'n cynhyrchu mwy llaith, mae gan braces gwrthdaro ynni wedi'i ffrwyno â bwcl, hydwythedd rhagorol hydwythedd rhagorol a galluoedd gwrthdaro ynni hysteretig. O dan fân ddaeargrynfeydd, maent yn gweithredu fel braces cyffredin, gan ddarparu stiffrwydd ochrol cryf i wrthsefyll effeithiau gwynt a mân seismig. O dan ddaeargrynfeydd cymedrol i fawr, maent yn trawsnewid yn gyflym i gydrannau gwrthdaro ynni effeithlonrwydd uchel, gan leihau ymateb seismig strwythurol yn sylweddol trwy afradu llawer iawn o egni seismig.
2. Capasiti dwyn uchel a sefydlog:

Oherwydd eu strwythur unigryw, gall y braces hyn gynhyrchu mewn tensiwn a chywasgu. Mae eu gallu dwyn echelinol yn dibynnu'n llwyr ar ardal drawsdoriadol y deunydd craidd a gwerth dylunio cryfder, yn annibynnol ar baramedrau fel cymhareb main, gan sicrhau perfformiad sefydlog a dibynadwy o dan amodau cymhleth amrywiol.
3. Swyddogaeth "ffiws" strwythurol:

Yn ystod daeargrynfeydd difrifol, mae braces wedi'u ffrwyno â bwcl yn mynd i mewn i'r cyflwr cynhyrchu ac atal ynni cyn y prif gydrannau strwythurol, gan weithredu fel ffiws trydanol i amddiffyn y prif strwythur rhag difrod difrifol ar eu traul eu hunain a gwella diogelwch seismig yn sylweddol.
4. Llai o rymoedd cydran cyfagos:

Trwy oresgyn nam cynhenid braces cyffredin bwclio cywasgu, mae'r braces hyn yn dangos y gwahaniaeth lleiaf posibl yn y gallu i ddwyn rhwng cywasgu a thensiwn. Mae hyn yn lleihau grymoedd mewnol yn sylweddol mewn cydrannau cyfagos (gan gynnwys sylfeini), gan ganiatáu ar gyfer croestoriadau cydran llai a gostwng costau strwythurol cyffredinol.
5. Priodweddau mecanyddol y gellir eu rheoli yn union:

Mae ganddynt gapasiti dwyn cynnyrch clir ac addasadwy, stiffrwydd a chryfder. Gan ddefnyddio meddalwedd dadansoddi elfen gyfyngedig gyffredinol (ee, SAP2000, ETABS, MIDAS), gellir efelychu eu cromliniau hysteretig yn gyfleus gan ddefnyddio modelau hysteretig druenus, gan ddarparu cefnogaeth gref ar gyfer dylunio a dadansoddi strwythurol a galluogi peirianwyr i amgyffred eu hymddygiad mecanyddol yn gywir ar gyfer dylunio gwyddonol.
6. Gwydnwch rhagorol:

Gyda gwrthsefyll heneiddio a blinder yn dda, mae eu priodweddau mecanyddol yn parhau i fod yn sefydlog dros ddefnydd tymor hir, gan ofyn am ychydig o gynnal a chadw neu amnewid a lleihau costau cynnal a chadw cylch bywyd. Yn ogystal, mae eu strwythur syml a'u hadeiladwaith hawdd yn byrhau'r cyfnod adeiladu ac yn gwella effeithlonrwydd.

(▲) Dosbarthiad

Mae braces gwrthdaro ynni sy'n atal bwclio cyffredin yn cael eu dosbarthu'n bennaf yn ddau gategori yn seiliedig ar ddulliau cyfyngu:

1. Llawes ddur + morter (neu goncrit) Math o gyfyngiad cyfansawdd, Cod C:

Mae'r math hwn yn defnyddio llewys dur a morter neu goncrit mewnol i ddarparu cyfyngiadau cryf i'r deunydd craidd, a gymhwysir yn helaeth mewn amrywiol strwythurau adeiladu.
2. Math o gyfyngiad strwythur holl-ddur, cod S:

Mae'r math hwn yn defnyddio cydrannau holl-ddur ar gyfer cyfyngiad deunydd craidd, sy'n cynnwys compact

Strwythur a gosodiad cyfleus, rhagori mewn prosiectau â gofynion gofod uchel neu amodau adeiladu llym.

Dosbarthiad yn ôl dwyster daeargryn
3. BRB brathiad uchel: Yn addas ar gyfer parthau dwyster uchel, gyda chynhwysedd dwyn cynnyrch yn fwy na neu'n hafal i 4000kN a sgôr ymwrthedd tân Gradd II.
4. BRB dau gam/aml-gam: Gellir ei addasu i wahanol feintiau daeargryn, gyda chynhwysedd dwyn cynnyrch y gellir ei addasu rhwng 50%-150%.

(▲) Marcio

Mae marcio braces gwrthdaro ynni wedi'i ffrwyno â bwcl yn cynnwys enw'r cynnyrch "BRB", cod dosbarthu, capasiti dwyn cynnyrch (uned: KN), a dadleoli cynnyrch (uned: mm). Er enghraifft, mae brace cyfyngiad cyfansawdd llawes dur + morter gyda chynhwysedd dwyn cynnyrch o 2500kN a dadleoliad cynnyrch o 1.5mm wedi'i nodi fel: BRB-C × 2500 × 1.5. Mae'r system farcio glir hon yn helpu defnyddwyr i nodi paramedrau cynnyrch allweddol yn gyflym wrth eu dewis a'u defnyddio.

Mae braces gwrthdaro ynni ffrwyno bwclio ein cwmni yn cael eu cynllunio, eu cynhyrchu a'u harchwilio yn unol yn llwyr â safonau cenedlaethol a diwydiant perthnasol i sicrhau perfformiad rhagorol o ansawdd rhagorol a dibynadwy. Mae safonau penodol yn cynnwys:
1, China:

1) Cod ar gyfer dylunio seismig adeiladau (GB 50011) a manyleb dechnegol ar gyfer strwythurau gwrthdaro ynni ac amsugno sioc (JGJ 297) yn nodi gofynion dyluniad a chymhwysiad ar gyfer braces gwrthdaro ynni.
2) Cod ar gyfer dylunio seismig strwythurau adeiladu (GB50011-2010): Mae profion a dangosyddion perfformiad cynnyrch yn cydymffurfio'n llym â gofynion yn Adran 12.3, gan sicrhau bod y braces yn chwarae eu rôl arfaethedig mewn dylunio seismig strwythurol a darparu amddiffyniad seismig dibynadwy.
3) Adeiladu damperi gwrthdaro ynni (JG/T209-2012): Mae profion perfformiad, dangosyddion a safonau arolygu yn cadw at reoliadau manwl yn adrannau 6.4, 7.4, 8, a 9. Mae pob dolen, o ddethol deunydd crai i reolaeth proses gynhyrchu ac archwiliad terfynol, yn cael eu monitro'n llwyr i fodloni'r safonau diwydiant uchaf.

2, Rhyngwladol:

1) Unol Daleithiau: Cod dylunio seismig (ASCE/SEI 7) a chod dylunio seismig ar gyfer strwythurau dur (AISC 341). Ar gyfer braces di-flewyn-ar-dafod (a elwir yn aml yn braces wedi'u ffrwyno â bwcl, BRB yn yr UD), mae AISC 341 yn nodi dyluniad, dulliau cyfrifo, a gofynion adeiladu.
2) Japan: Fel mabwysiadwr cynnar o ymchwil a chymhwyso brace di-flewyn-ar-dafod, mae Japan yn cyfeirio atynt fel braces di-bond-atal bwcl (UBB) oherwydd eu nodweddion strwythurol a'u mecanweithiau cyfyngiad arbennig. Mae safonau perthnasol yn cynnwys y cod ar gyfer dylunio seismig strwythurau adeiladu, sydd, er nad oes ganddynt gymalau annibynnol ar gyfer braces di-flewyn-ar-dafod, yn mynd i'r afael ag egwyddorion dylunio, dulliau cyfrifo, a gofynion adeiladu ar gyfer strwythurau sy'n defnyddio cydrannau atal ynni fel braces di-fond mewn darpariaethau dylunio seismig perthnasol.
3) Eurocode 8 - Dylunio strwythurau ar gyfer gwrthiant daeargryn: Yn cynnig dulliau dylunio ar gyfer fframiau braced di -flewyn -ar -dafod (BRBF) trwy estyniadau a gwelliannau i Eurocode 8.

1. Llif cynhyrchu

2. Prosesu Camau Allweddol

1), Technoleg Torri
a) Dull traddodiadol: Mae torri fflam, gyda thymheredd uchel a pharthau mawr yr effeithir arnynt gan wres, yn effeithio'n sylweddol ar briodweddau plât, yn cynhyrchu slag toreithiog, yn aml yn gofyn am ailweithio, a gall fod angen peiriannu eilaidd ar gyfer segmentau swyddogaethol.
B) Dull cyfredol: Mae ein cwmni'n defnyddio technoleg torri plasma + torri laser, sy'n cynnig gwell rheolaeth gogwydd a pharthau llai yr effeithir arnynt gan wres, lleiafswm slag, ac effeithiau torri mân rhagorol, gan wella effeithlonrwydd cynhyrchu ac ansawdd prosesu.
2), deunyddiau di -bond
Defnyddir trwch penodol o ddeunyddiau rholio wedi'u seilio ar rwber gydag arwynebau hunanlynol.

1. Gofynion Ansawdd a Pherfformiad
1) Ymddangosiad: Dylai arwynebau fod yn wastad, yn rhydd o ddifrod mecanyddol, rhwd, burrs, ac wedi'u marcio'n glir. Rhaid i gysylltiadau wedi'u weldio fodloni safonau weldio gradd I.
2) Raw Materials: Core units preferably use low-yield-point steel. If other steels are used, they must comply with GB/T 700 or GB/T 3077, with elongation >25%, cymhareb cynnyrch<80%, and impact toughness >27J ar dymheredd yr ystafell.
3) Unedau cyfyngiad: Yn nodweddiadol wedi'i wneud o ddur strwythurol carbon neu ddur strwythurol aloi, gydag eiddo yn cydymffurfio â GB/T 700 neu GB/T 3077.
4) Priodweddau mecanyddol: Cynhwyswch gapasiti dwyn cynnyrch, y gallu dwyn uchaf, dadleoli cynnyrch, dadleoli yn y pen draw, stiffrwydd elastig, ail stiffrwydd, a chromlin hysteretig.
5) Gwydnwch: Mae angen ymwrthedd blinder a gwrthiant cyrydiad.

2. Dulliau Profi
1) Rhaid i brofion perfformiad dur deunydd crai ar gyfer braces sy'n gwrthdaro ynni sy'n cael eu ffrwyno gan fwclio gael eu cynnal yn unol â GB/T 228 a GB/T 7314.
2) Dull Profi Perfformiad Mecanyddol: Mae'r prawf yn mabwysiadu system llwytho rheoli hybrid dadleoli grym. Cyn i'r sbesimen gynnyrch, rhaid defnyddio rheolaeth grym gyda llwytho graddedig, a bydd y cynyddiad llwytho yn cael ei leihau'n briodol cyn agosáu at y llwyth cynnyrch. Ar ôl cynhyrchu, bydd rheolaeth dadleoli yn cael ei fabwysiadu, gyda phob lefel o osgled llwytho dadleoli yn cymryd lluosrifau o'r dadleoliad cynnyrch fel y cynyddiad, a gellir ailadrodd pob lefel o lwytho dair gwaith.
3) Ar gyfer gwydnwch, bydd nifer y cylchoedd blinder yn fwy na neu'n hafal i 30 gwaith, gan ddefnyddio prawf llwyth cylchol dadleoli sefydlog. Y dadleoliad fydd y dadleoliad dylunio sy'n cyfateb i leoliad y brace wedi'i ffrwyno â bwcl, a bydd nifer y cylchoedd pan fydd y capasiti dwyn uchaf yn gostwng 15% yn cael ei bennu fel oes y blinder. Gwelir ymwrthedd cyrydiad yn weledol, a gweithredir triniaeth gwrth-rwd arferol.

3. Gofynion Samplu
Ar gyfer yr un prosiect, yr un math, a'r un fanyleb, bydd 3% o'r maint yn cael ei samplu. Pan fydd nifer y cynhyrchion mwy llaith o'r un math a manyleb yn fach, gellir samplu 3% o gyfanswm y maint o'r un math o damperi, ond dim llai na 2 bcin. Gellir dychwelyd y cynhyrchion a samplwyd i'r cwsmer ar ôl profi annistrywiol, ond ni chaniateir defnyddio'r cynhyrchion a brofwyd yn y prif strwythur.

4. Profi Cynnyrch Gorffenedig
1) Profi Perfformiad Mecanyddol
2) Prawf capasiti dwyn echelinol: Profwch gapasiti dwyn y brace wedi'i ffrwyno â bwcl o dan gywasgiad echelinol a thensiwn. Rhaid cynnal y prawf yn unol â safonau perthnasol, a chofnodir data fel grym cynnyrch, capasiti dwyn yn y pen draw, a dadffurfiad y brace.
3) Prawf llwytho ailadroddus cylch isel: efelychu cyflwr gwaith y brace wedi'i ffrwyno â bwcl o dan gamau seismig. Gellir cael dangosyddion perfformiad pwysig fel cromlin hysteresis a gallu afradu egni y brace trwy'r prawf.
4) Archwiliad Ansawdd Ymddangosiad
5) Cynnal archwiliad cynhwysfawr o ymddangosiad y brace gorffenedig wedi'i ffrwyno â bwcl, gan gynnwys gwastadrwydd wyneb, ansawdd paent, ac adnabod. Sicrhewch nad oes gan y brace unrhyw ddiffygion amlwg o ran ymddangosiad a marciau clir a chyflawn.

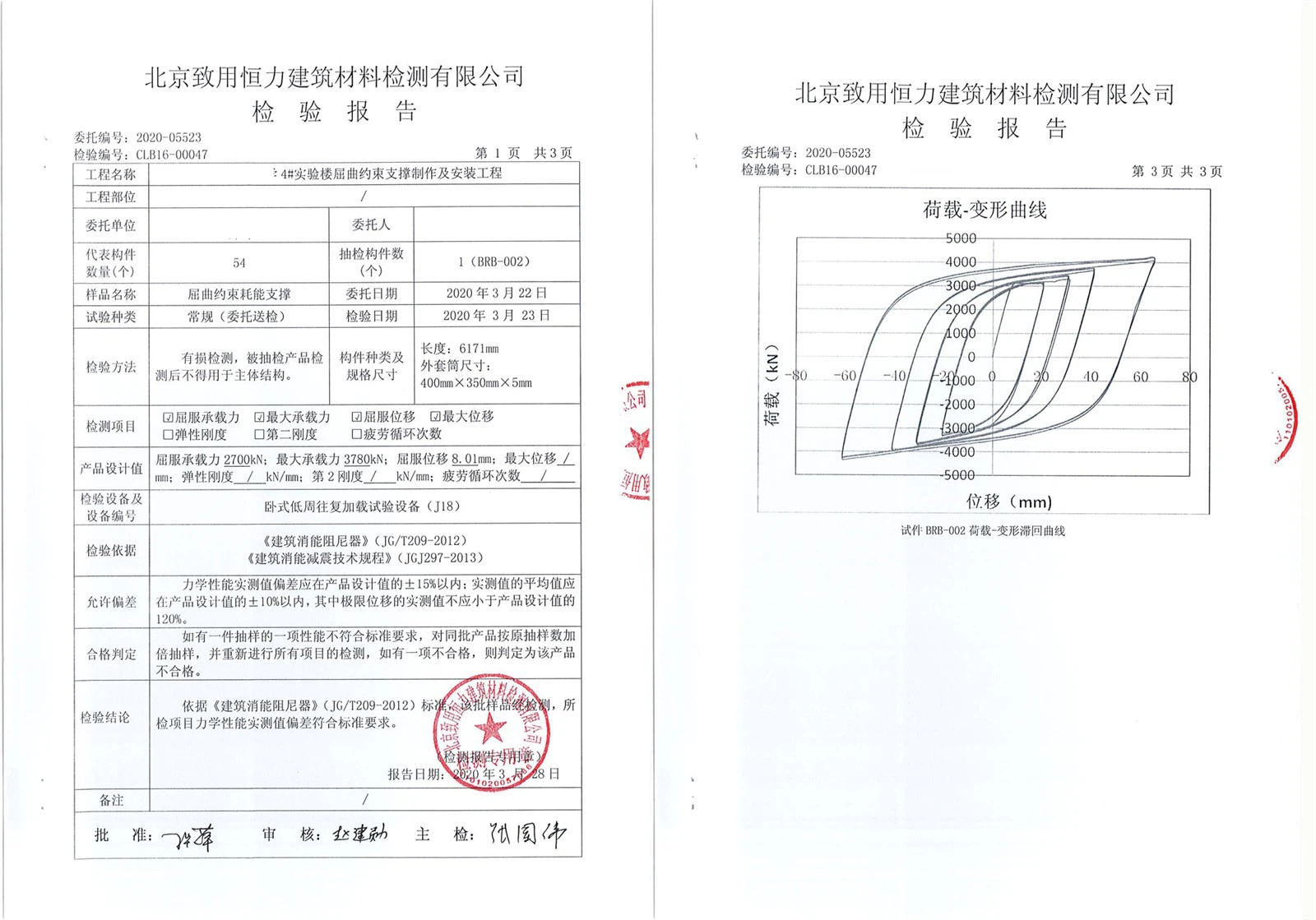

5. Offer Profi ac Adroddiadau Profi

Profi BRB ym Mhrifysgol Ddiwydiannol Peking.

6. Patent Cynhyrchion

(▼) Paratoi Cyn Gosod

1. Paratoi technegol
1) Yn ymgyfarwyddo â'r lluniadau dylunio ac yn deall y gofynion ar gyfer model, manyleb, maint, lleoliad gosod, a dull cysylltu'r braces sy'n cael eu ffrwyno gan fwcl.
2) Paratoi cynllun adeiladu gosod, egluro'r broses adeiladu, pwyntiau allweddol technegol, mesurau rheoli ansawdd, a rhagofalon diogelwch.
3) Cynnal datgeliad technegol i bersonél adeiladu i sicrhau eu bod yn meistroli'r gofynion technegol gosod a dulliau gweithredu.

2. Paratoi deunydd
1) Archwiliwch ansawdd cynnyrch y braces wedi'u ffrwyno â bwcl, gan gynnwys ansawdd ymddangosiad, gwyriadau dimensiwn, ac eiddo mecanyddol, i sicrhau cydymffurfiad â gofynion dylunio a safonau perthnasol.
2) Paratoi deunyddiau gosod fel cysylltu rhannau, bolltau, cnau a golchwyr i sicrhau bod eu hansawdd a'u manylebau yn cwrdd â'r gofynion.

3. Paratoi safle
1) Glanhewch y safle gosod i sicrhau bod yr arwyneb strwythurol yn y lleoliad gosod yn wastad, yn lân ac yn rhydd o falurion ac staeniau olew.
2) Mesur dimensiynau strwythurol y lleoliad gosod, pennwch leoliad gosod a drychiad y braces wedi'u ffrwyno â bwcl, a gwneud marciau.

(▼▼) Proses Gosod
1. Lleoli brace
1) Rhowch y brace wedi'i ffrwyno â bwcl yn gywir yn y safle gosod yn ôl y lluniadau dylunio a'r marciau safle.
2) Defnyddiwch gynhalwyr dros dro neu offer codi i drwsio'r brace wedi'i ffrwyno â bwcl i atal symud neu ogwyddo yn ystod y gosodiad.
2. Gosod nod cysylltiad

1) Cysylltiad wedi'i weldio: Perfformio weldio yn y rhan cysylltiad, a rhaid i'r broses weldio gydymffurfio â safonau a manylebau perthnasol. Ar ôl weldio, archwiliwch ansawdd y weld i sicrhau cydymffurfiad â'r gofynion.
2) Cysylltiad wedi'i bolltio: Gosod rhannau cysylltu fel bolltau, cnau a golchwyr yn y rhan cysylltiad, a defnyddio wrenches i dynhau'r bolltau i sicrhau cysylltiad cadarn. Rhaid i dorque tynhau'r bolltau fodloni gofynion dylunio.
3) Cysylltiad PIN: Mewnosodwch y pin yn nhwll y rhan cysylltiad a gosod y ddyfais gosod pin i sicrhau cysylltiad pin cadarn. Bydd cywirdeb gosod y PIN yn cwrdd â gofynion dylunio.

3. Addasiad Brace
1) Ar ôl ei osod, addaswch y brace wedi'i ffrwyno â bwcl i sicrhau bod ei safle, ei ddrychiad a'i berpendicwlarrwydd yn cwrdd â gofynion dylunio.
2) Defnyddiwch offer fel jaciau a blociau cadwyn i fireinio'r brace wedi'i ffrwyno â bwclio i sicrhau cysylltiad tynn a dibynadwy â'r prif strwythur.

4. Triniaeth gwrth-cyrydiad
Cyflawni triniaeth gwrth-cyrydiad ar rannau agored y brace wedi'i atal yn fwcl, megis paentio paent gwrth-cyrydiad neu galfaneiddio, i atal cyrydiad wrth ei ddefnyddio.

(▼▼idiau) Archwiliad ôl-osod
1. Archwiliad ymddangosiad
1) Archwiliwch ansawdd ymddangosiad y brace wedi'i ffrwyno â bwcl, gan gynnwys a oes difrod, dadffurfiad, rhwd, ac ati.
2) Archwiliwch ansawdd ymddangosiad y nodau cysylltu, gan gynnwys a yw'r welds yn llawn, mae'r bolltau'n cael eu tynhau, ac mae'r pinnau wedi'u gosod yn gadarn.
2. Archwiliad Dimensiwn
1) Archwiliwch wyriadau dimensiwn y brace wedi'i ffrwyno â bwcl, gan gynnwys hyd, lled ac uchder, er mwyn sicrhau cydymffurfiad â gofynion dylunio.
2) Archwiliwch wyriadau dimensiwn y nodau cysylltu, gan gynnwys bylchau twll, diamedr twll, bylchau bollt, ac ati, i sicrhau cydymffurfiad â gofynion dylunio.
3. Arolygiadau Eraill
Canfod diffygion weldio, trwch ffilm paent, ac ati.

Rhaid gosod braces wedi'u ffrwyno â bwcl yn llym yn unol â gofynion dylunio a chynlluniau adeiladu i sicrhau ansawdd a diogelwch gosod. Yn ystod y gosodiad, talu sylw i ddiogelwch adeiladu, cymryd mesurau amddiffynnol, ac osgoi damweiniau diogelwch.

(▼idiau) Lluniau Safle Gosod

X. Senarios cais

1. Adeiladau uchel: Mewn adeiladau uchel, mae effaith llwythi gwynt a gweithredoedd seismig ar y strwythur yn arbennig o arwyddocaol. Gall braces sy'n gwrthdaro ynni wedi'u ffrwyno gan fwclio ddarparu stiffrwydd ochrol cryf ar gyfer adeiladau uchel, gan leihau ymateb dadleoli'r strwythur o dan lwythi gwynt a seismig i bob pwrpas, a sicrhau diogelwch strwythurol adeiladau uchel. Ar yr un pryd, gall eu gallu afradu egni rhagorol afradu llawer iawn o egni seismig yn ystod daeargrynfeydd cryf, amddiffyn y prif strwythur rhag difrod difrifol, ac ennill amser gwerthfawr ar gyfer gwacáu ac achub personél mewn adeiladau uchel.
2. Strwythurau gofodol rhychwant mawr: ar gyfer strwythurau gofodol rhychwant mawr fel campfeydd, canolfannau confensiwn, a therfynellau maes awyr, oherwydd eu rhychwant gofodol mawr a'u ffurfiau strwythurol cymhleth, mae'r gofynion ar gyfer sefydlogrwydd strwythurol a pherfformiad seismig yn uchel iawn. Gellir trefnu braces sy'n gwrthsefyll ynni sy'n cael eu ffrwyno gan fwcl yn ystwyth mewn safleoedd allweddol o strwythurau gofodol rhychwant mawr i wella perfformiad seismig cyffredinol y strwythur yn effeithiol trwy eu afradu egni eu hunain, gan sicrhau bod y strwythur gofodol rhychwant mawr yn parhau i fod yn sefydlog ac yn osgoi damweiniau difrifol fel y mae cyfleusterau naturiol yn amddiffyn a chadw, fel daeargrynfeydd.
3. Ôl -ffitio Seismig Hen Adeiladau: Ar gyfer nifer fawr o hen adeiladau presennol, mae eu perfformiad seismig strwythurol yn aml yn methu â chwrdd â gofynion codau seismig cyfredol. Mae gan ddefnyddio braces sy'n gwrthdaro ynni wedi'u ffrwyno â bwclio ar gyfer ôl-ffitio seismig fanteision adeiladu syml, ychydig o effaith ar y strwythur gwreiddiol, ac effeithiau ôl-ffitio rhyfeddol. Trwy ychwanegu braces sy'n gwrthdaro ynni wedi'u ffrwyno mewn bwcl mewn safleoedd priodol mewn hen adeiladau, gellir gwella gallu seismig y strwythur yn effeithiol, gellir ymestyn oes gwasanaeth hen adeiladau, a gallant barhau i wasanaethu pobl yn ddiogel.
4. Mae gan adeiladau amddiffyn allweddol fel ysgolion ac ysbytai: adeiladau â phersonél trwchus ac o arwyddocâd mawr i sefydlogrwydd cymdeithasol a diogelwch y cyhoedd, fel ysgolion ac ysbytai, ofynion llymach ar gyfer seismig 设防. Gall braces sy'n gwrthdaro ynni sy'n cael eu ffrwyno gan fwclio, gyda'u perfformiad seismig rhagorol a'u hansawdd dibynadwy, ddarparu amddiffyniad seismig cyffredinol i'r adeiladau amddiffyn allweddol hyn, gan sicrhau nad yw strwythur yr adeilad yn cwympo yn ystod daeargrynfeydd, gellir amddiffyn personél mewnol mewn modd amserol ac effeithiol, a bod amodau ffafriol yn cael eu creu ar gyfer y gwaith cadw ac adfer dilynol.

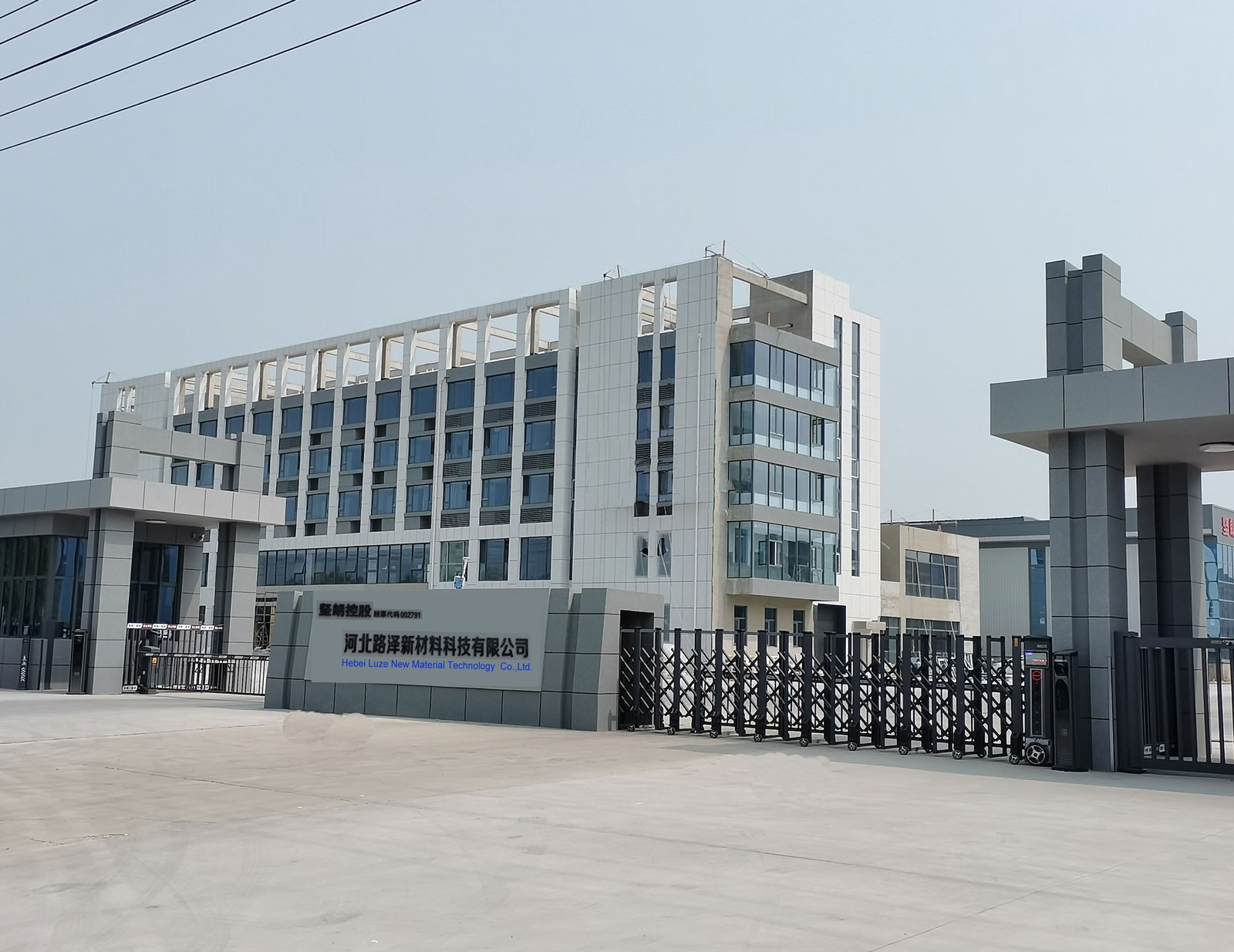

Xi. Cryfder a Gwasanaethau Cwmni
Mae gan ein cwmni dîm Ymchwil a Datblygu a dylunio proffesiynol rhagorol, y mae gan eu haelodau i gyd brofiad cyfoethog mewn peirianneg strwythurol a dylunio seismig, a gallant ddarparu datrysiadau brace sy'n gwrthdaro ynni wedi'i atal â bwcl yn unol â gwahanol anghenion cwsmeriaid. Ar yr un pryd, mae gan y cwmni offer cynhyrchu uwch a system archwilio ansawdd gyflawn, gan reoli ansawdd pob dolen yn llym o gaffael deunydd crai i gynhyrchu cynnyrch i sicrhau bod pob cynnyrch sy'n gadael y ffatri yn cwrdd â safonau o ansawdd uchel.
O ran gwasanaeth ôl-werthu, mae'r cwmni wedi sefydlu rhwydwaith gwasanaeth cwsmeriaid perffaith i ddarparu cefnogaeth dechnegol gynhwysfawr a gwasanaethau ôl-werthu i gwsmeriaid. P'un a yw'n ganllaw gosod, ymgynghori â phroblemau wrth ei ddefnyddio, neu gynnal a chadw ar ôl gwerthu, byddwn yn rhoi ymateb cyflym i gwsmeriaid i gwsmeriaid yn llwyr, fel nad oes gan gwsmeriaid unrhyw bryderon.
"Mae proffesiynoldeb yn gwneud adeiladau'n fwy diogel." Rydym wedi ymrwymo i ddarparu cynhyrchion o'r ansawdd uchaf i gwsmeriaid a'r gwasanaethau mwyaf cyflawn, gan weithio gyda'i gilydd i greu system strwythur adeiladu mwy diogel a mwy dibynadwy.
