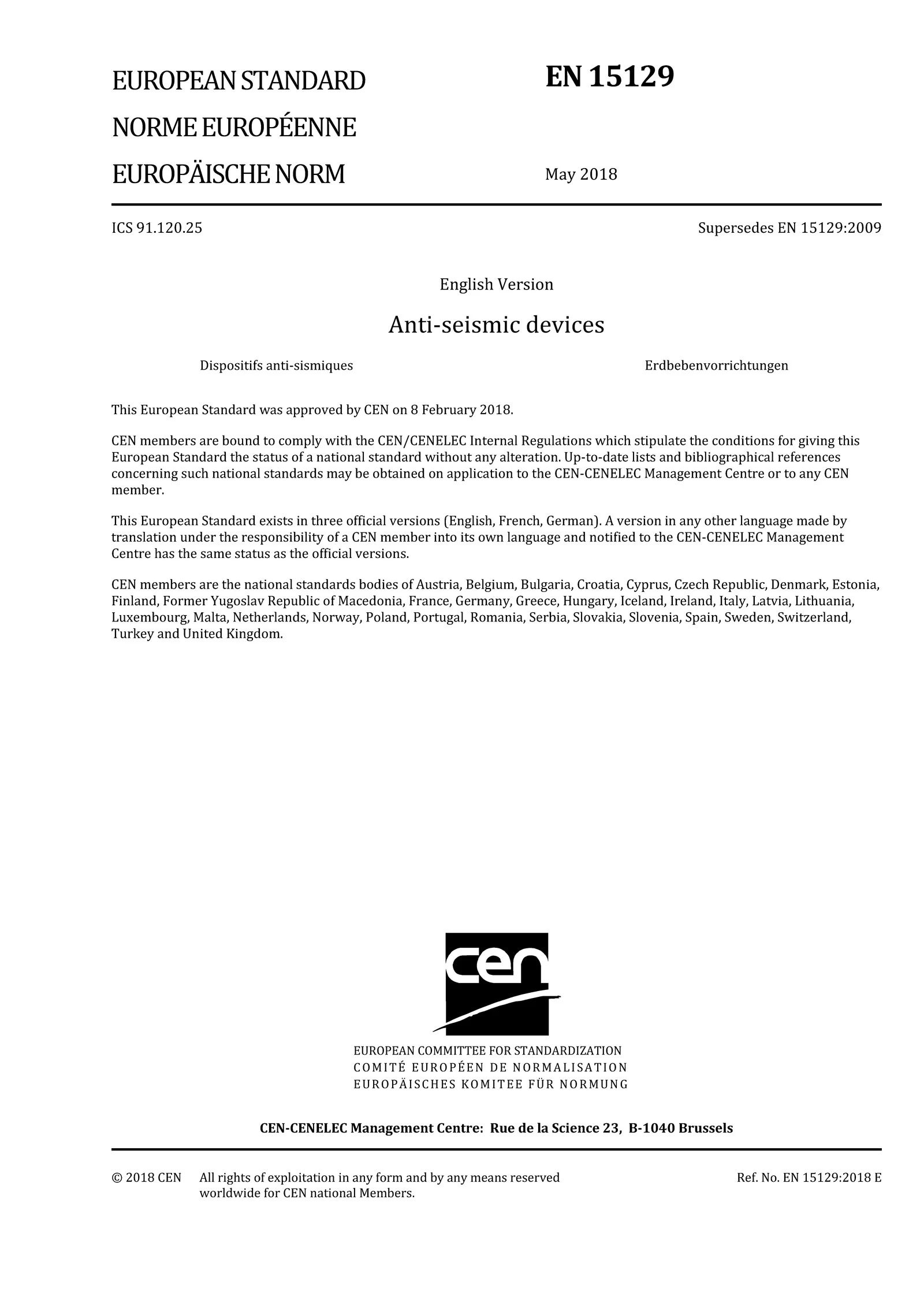

06-Datgodio Cymal 3.2 Symbolau yn EN 15129:2018

Cymal Datgodio 3.2 "Symbolau" yn EN 15129:2018

Mae Cymal 3.2 "Symbolau" yn EN 15129:2018, yn gwasanaethu fel yiaith rifiadol a symbolaidd safonolcanysdylunio dyfais gwrth-seismig, dadansoddi a phrofi. Mae'n dileu amwysedd mewn cyfathrebu technegol trwy ddiffinio set gynhwysfawr o symbolau ar gyfer meintiau ffisegol, eu hunedau, a nodweddion cyd-destunol-gan osod y sylfaen ar gyfer cyfrifiadau cyson, gwerthusiadau perfformiad, a gwiriadau cydymffurfio ar draws pob cam odyfais gwrth-seismig' cylch bywyd. Yn wahanol i restrau symbolau peirianneg generig, mae'r cymal hwn wedi'i deilwra i anghenion unigryw amddiffyniad seismig ac mae'n alinio'n uniongyrchol â'r derminoleg a'r metrigau perfformiad a amlinellir yng Nghymal 3.1 o'r un safon. Isod ceir dadansoddiad manwl o'i strwythur, ei gynnwys craidd, a'i arwyddocâd ymarferol.

1. Strwythur a Rhesymeg Sefydliadol y Cymal 3.2

Mae cymal 3.2 yn dilyn strwythur hierarchaidd, hawdd ei ddefnyddio sy'n blaenoriaethu rhwyddineb ei adalw a'i gymhwyso. Mae'n agor gyda nodyn beirniadol sy'n egluro bod y symbolau a restrir yn cwmpasu'r meintiau ffisegol a ddefnyddir amlaf, tra bydd unrhyw symbolau ychwanegol yn cael eu diffinio ar eu digwyddiad cyntaf yn y prif destun. Rhennir y cynnwys dilynol yn bedwar categori sy’n annibynnol ar ei gilydd, gyda phob un yn grwpio symbolau yn ôl eu priodoleddau ieithyddol neu swyddogaethol-mae’r categori hwn yn adlewyrchu’r ffordd y mae peirianwyr fel arfer yn cysyniadoli ac yn cymhwyso meintiau ffisegol, gan leihau’r gromlin ddysgu ar gyfer ymarferwyr:

3.2.1 Llythyren Uchaf Lladin: Symbolau ar gyfer meintiau ffisegol macrosgopig (ee, grym, egni, anystwythder) sy'n disgrifio perfformiad cyffredinol dyfeisiau gwrth-seismig.

3.2.2 Llythrennau Lleiaf Lladin: Symbolau ar gyfer dimensiynau geometrig, paramedrau deinamig (ee, dadleoli, cyflymiad), a dangosyddion cyflwr materol (ee, straen, trwch).

3.2.3 Llythyrau Groeg: Symbolau ar gyfer cyfernodau di-dimensiwn, priodweddau materol, a pharamedrau onglog (ee, cymhareb dampio, cyfernod ffrithiant) sy'n meintioli ymddygiad materol a dylunio ymylon diogelwch.

3.2.4 Tanysgrifiadau: Addaswyr cyd-destunol sy'n mireinio ystyr symbolau sylfaen, gan wahaniaethu rhwng gwahanol gyflyrau (ee, dyluniad yn erbyn gwirioneddol), safleoedd (ee, llorweddol yn erbyn fertigol), a chylchredau (ee, 1af yn erbyn. 3rd) maint ffisegol.

2. Cynnwys Craidd Pob Categori Symbol

2.1 Llythyren Uchaf Lladin: Meintiau Perfformiad Macrosgopig

Mae'r categori hwn yn diffinio symbolau ar gyfer meintiau ffisegol allweddol sy'n pennu'n uniongyrchol berfformiad swyddogaethol a diogelwch dyfeisiau gwrth-seismig. Mae pob symbol yn cael ei baru ag ystyr ffisegol clir ac uned safonol, gan sicrhau cysondeb mewn cyfrifiadau ar draws prosiectau a rhanbarthau. Mae symbolau critigol a'u cymwysiadau yn cynnwys:

Symbol	Corfforol Ystyr geiriau:	Uned	Cymhwysiad Ymarferol mewnDyfeisiau Gwrth{0}Seismig
A	Ardal	m²	Fe'i defnyddir i gyfrifo straen cywasgu neu gneifio cydrannau dyfais (ee, arwynebedd traws-adrannol angorau dur, arwynebedd dwyn arwahanwyr rwber), gan sicrhau nad yw deunyddiau'n mynd y tu hwnt i'w terfynau cryfder.
F	Llwytho/Gorfodi gweithredu ar ddyfais	kN	Yn cynrychioli grymoedd allanol a gymhwysir i'r ddyfais, megis grymoedd seismig llorweddol, llwythi disgyrchiant fertigol, neu -grymoedd ysgogedig-ehangu thermol-yn gwasanaethu fel mewnbwn ar gyfer dylunio capasiti cario llwyth y ddyfais.
G	Modwlws cneifio	MPa	Eiddo materol allweddol ar gyfer cydrannau elastig (ee, haenau rwber mewn ynysyddion, platiau dur mewn damperi). Fe'i defnyddir i gyfrifo dadffurfiad cneifio'r cydrannau hyn o dan gamau seismig, gan sicrhau bod anffurfiad yn aros o fewn terfynau a ganiateir.
H	Egni wedi'i Wahanu fesul Cylch (EDC)	kJ	Y prif fetrig ar gyfer gwerthuso cynhwysedd afradu ynni dyfeisiau megisdamperi gludiog hylif.Mae'n bwydo'n uniongyrchol i gyfrifo'r "cymhareb dampio effeithiol" (ξₑff, b yng Nghymal 3.1), paramedr critigol ar gyfer dosbarthudyfeisiau gwasgaru ynni(EDDs).
K	Anystwythder dyfais	kN/m	Yn disgrifio ymwrthedd y ddyfais i ddadleoli. Dyma'r paramedr sylfaenol ar gyfer dadansoddi ymateb seismig adeileddol (ee, amlder naturiol, drifft rhwng stori) ac mae'n cyd-fynd ag "anystwythder effeithiol (Kₑff,b)" ac "anystwythder cangen (K₁/K₂)" Cymal 3.1.
V	Llu Cneifio	kN	Yn dynodi'r grym cneifio llorweddol a drosglwyddir gan y ddyfais yn ystod digwyddiadau seismig. Fe'i defnyddir i wirio cryfder gwrth-gneifio'r ddyfais a dibynadwyedd ei chysylltiadau â'r strwythur.

Yn nodedig, mae symbolau fel E (Modulus/Ynni, MPa/kJ) ac M (Moment/Pending Moment, kN·m) hefyd yn perthyn i'r categori hwn, gydag E yn cefnogi cyfrifiadau anffurfiad elastig materol ac M yn sicrhau cyfanrwydd adeileddol nodau cysylltiad dyfais.

2.2 Llythrennau Lleiaf Lladin: Paramedrau Geometrig a Dynamig

Mae'r categori hwn yn canolbwyntio ar symbolau sy'n meintioli dimensiynau ffisegol, cyflyrau mudiant, a phriodweddau amseryddoldyfeisiau gwrth-seismig-paramedrau sy'n hanfodol ar gyfer maint dyfeisiau, gosod a phrofi perfformiad. Mae symbolau allweddol yn cynnwys:

Symbol	Corfforol Ystyr geiriau:	Uned	Cymhwysiad Ymarferol mewnDyfeisiau Gwrth{0}Seismig
a	Cyflymiad / Hyd	m/s², m	Mae "cyflymiad" yn cyfeirio at gyflymiad daear seismig (a ddefnyddir i gyfrifo maint grym seismig trwy ddeinameg adeileddol), tra bod "Hyd" yn disgrifio dimensiynau dyfais (ee, strôc damper, uchder ynysydd).
d	Dadleoli (cyfieithiad/ cylchdroi dyfais)	m	Y paramedr dadleoli mwyaf hanfodol, sy'n cyfateb yn uniongyrchol i Gymal 3.1 "dadleoli dyluniad (dᵦd)" a "dadleoli uchaf (d_Edd)". Mae'n diffinio ystod symud angenrheidiol y ddyfais i osgoi difrod yn ystod daeargrynfeydd.
f	Cryfder/Amlder	MPa, Hz	Mae "cryfder" yn dynodi terfyn cario llwyth y deunydd neu'r ddyfais (ee, cryfder cynnyrch dur, cryfder cywasgu rwber), tra bod "Amlder" yn cyfeirio at amledd naturiol system strwythur y ddyfais (a ddefnyddir i osgoi cyseiniant â thonnau seismig).
t	Trwch haen / Goddefgarwch / Amser	mm, s	Mae "Trwch" yn disgrifio dimensiwn haenau cyfansawdd (ee, haenau rwber mewn ynysyddion, haenau cotio ar gydrannau dur); Defnyddir "Amser" mewn profion gwydnwch (ee, hyd profion heneiddio ar gyfer deunyddiau rwber).
x, y	Cyfesuryn llorweddol	-	Fe'i defnyddir i leoli safle'r ddyfais yn y plân llorweddol strwythurol, sy'n hanfodol ar gyfer pennu "canolfan anystwythder effeithiol" y system ynysu (Cymal 3.1) ac atal dirdro strwythurol yn ystod digwyddiadau seismig.

Mae symbolau fel z (cyfesuryn fertigol) ac μ (a gyfeirir ato'n ymhlyg fel paramedr ar gyfer ffrithiant, er eu bod wedi'u categoreiddio'n ffurfiol o dan lythrennau Groeg) yn ategu'r set hon ymhellach, gan sicrhau bod holl briodoleddau gofodol a deinamig y ddyfais yn cael eu cwmpasu.

2.3 Llythyrau Groeg: Cyfernodau a Pharamedrau Di-Ddimensiwn

Mae llythyrau Groeg yng Nghymal 3.2 yn cynrychioli meintiau di-dimensiwn a chysonion materol sy'n meintioli diogelwch dylunio, ymddygiad materol, ac effeithiau amgylcheddol-mae'r paramedrau hyn yn hanfodol ar gyfer trosi dyluniad damcaniaethol yn ddyfeisiadau ymarferol, diogel. Mae symbolau allweddol yn cynnwys:

Symbol	Ystyr Corfforol	Uned	Cymhwysiad Ymarferol mewn-Dyfeisiau Gwrth-Seismig
	Cyfernod ehangu thermol / Ongl cylchdroi	1/ gradd, rad	Defnyddir y "cyfernod ehangu thermol" i gyfrifo anffurfiad dyfeisiau a achosir gan amrywiadau tymheredd (ee, ehangu cydran dur mewn tymheredd uchel); mae'r "ongl cylchdroi" yn disgrifio cylchdro caniataol y ddyfais (ee, cylchdroi ynysydd i ddarparu ar gyfer tilt strwythurol).
	Ffactor rhannol/Gor{0}}ffactor cryfder/Ffactor dibynadwyedd	-	Cyfernod diogelwch craidd sy'n chwyddo llwythi dyluniad neu'n lleihau ymwrthedd deunydd i gyfrif am ansicrwydd (ee, gan ddefnyddio i addasu "dadleoli dyluniad (dᵦd)" i "dadleoli uchaf (d_Edd)" yng Nghymal 3.1), gan sicrhau bod y ddyfais yn gallu gwrthsefyll digwyddiadau seismig eithafol.
ξ	Cymhareb dampio	-	Wedi'i alinio'n uniongyrchol â "chymhareb dampio effeithiol Cymal 3.1 (ξₑff,b)", mae'n meintioli gallu'r ddyfais i wasgaru egni seismig. Er enghraifft, mae'n rhaid i ddyfeisiau gwasgaru ynni (EDDs) fodloni ξ > 15% i fod yn gymwys o dan Gymal 3.1.
ε	Straen	-	Yn disgrifio graddau anffurfiad materol (ee straen tynnol dur, straen cneifio rwber). Fe'i defnyddir i sicrhau bod deunyddiau'n aros o fewn eu hystod elastig er mwyn osgoi difrod parhaol.
μ	Cyfernod ffrithiant	-	Hanfodol ar gyfer{0}}dyfeisiau gwrth-ffrithiant (ee, ynysyddion llithro arwyneb crwm). Mae'n pennu grym llithro a chynhwysedd afradu ynni'r ddyfais, gan ddylanwadu'n uniongyrchol ar ei ddosbarthiad perfformiad.

2.4 Tanysgrifiadau: Addaswyr Cyd-destunol ar gyfer Symbolau Sylfaenol

Tanysgrifiadau yw "glud cyd-destunol" Cymal 3.2, gan fireinio ystyr symbolau sylfaen i osgoi amwysedd mewn senarios dylunio cymhleth. Heb danysgrifiadau, gallai symbol fel "K" (anystwythder) gyfeirio at anystwythder cychwynnol, anystwythder effeithiol, neu anystwythder elastig-gan greu dryswch mewn cyfrifiadau. Mae tanysgrifiadau allweddol a'u cymwysiadau yn cynnwys:

Tanysgrifiad	Ystyr geiriau:	Enghraifft Cais (Symbol + Tanysgrifiad)	Dehongliad Ymarferol
eff	Effeithiol/ Cyfwerth	Kₑff (anystwythder effeithiol)	Yn gwahaniaethu rhwng "anystwythder effeithiol wrth ddadleoli dyluniad" (Cymal 3.1 Kₑff,b) a anystwythder cychwynnol (K₁), gan sicrhau dadansoddiad ymateb strwythurol cywir.
d	Dylunio	d_d (dadleoli dyluniad)	Yn nodi paramedrau fel "gwerthoedd dylunio" (ee, d_d=dᵦd yng Nghymal 3.1), sy'n gweithredu fel y llinell sylfaen ar gyfer dylunio perfformiad dyfais.
uchafswm/munud	Uchafswm/Isafswm	F_max (grym mwyaf)	Yn dynodi gwerthoedd eithafol paramedr (ee, grym cneifio uchaf V_max yn ystod daeargrynfeydd prin), a ddefnyddir i wirio diogelwch dyfeisiau o dan amodau eithafol.
res	Gweddilliol	d_res (dadleoli gweddilliol)	Yn cyd-fynd â gofyniad Cymal 3.1 ar gyfer dyfeisiau hunanganoli (StRDs/SRCDs), lle mae d_res Llai na neu'n hafal i 0.1dᵦd i sicrhau y gellir adfer adeileddol ar ôl- daeargryn.
E	Yn gysylltiedig â sefyllfa seismig	S_E (grym gweithredol seismig)	Yn gwahaniaethu paramedrau "senario seismig" o rai "senario nad yw'n-seismig" (ee, S_S ar gyfer llwythi statig), gan sicrhau bod dyfeisiau'n bodloni gofynion perfformiad senario deuol (Cymal 3.1).
1/2/3	1af/2il/3ydd cylch	K₁ (anystwythder cangen 1af)	Yn cyfateb i'r "cylch deilar damcaniaethol" o ddyfeisiau aflinol (Cymal 3.1), gan egluro gwerthoedd anystwythder ar gyfer gwahanol gamau llwytho.

Mae tanysgrifiadau eraill fel "el" (elastig), "sc" (secant), ac "u" (yn y pen draw) yn ehangu'r cyd-destun hwn ymhellach, gan sicrhau bod pob senario cymhwyso posibl o symbol sylfaen wedi'i ddiffinio'n glir.

3. Arwyddocâd Ymarferol Cymal 3.2

Nid ffurfioldeb technegol yn unig yw cymal 3.2-mae'n alluogwr hanfodol ar gyfer datblygu a chymhwyso dyfeisiau gwrth-seismig diogel, effeithlon sy'n cydymffurfio. Mae ei arwyddocâd yn amlygu mewn tair ffordd allweddol:

3.1 Dileu Amwysedd Technegol

Cyn EN 15129:2018, roedd peirianwyr a gweithgynhyrchwyr Ewropeaidd yn aml yn defnyddio symbolau anghyson ar gyfer paramedrau seismig (ee, dynodwyd y gymhareb dampio fel "D" mewn rhai rhanbarthau a "ξ" mewn eraill), gan arwain at wallau cyfrifo a chamddehongli gofynion dylunio. Mae cymal 3.2 yn datrys hyn trwy orfodi set symbolau safonol sengl-er enghraifft, sicrhau bod "ξ" yn cynrychioli'r gymhareb dampio yn gyffredinol a bod "d" yn cynrychioli dadleoliad yn gyffredinol. Mae'r unffurfiaeth hon yn arbennig o hanfodol ar gyfer prosiectau trawsffiniol, lle mae'n rhaid i wneuthurwr o'r Almaen a pheiriannydd Eidalaidd ddehongli'r un manylebau dylunio yn union yr un fath.

3.2 Galluogi Integreiddio Di-dor â Chymal 3.1

Mae Cymal 3.2 yn cefnogi terminoleg a metrigau perfformiad Cymal 3.1 yn uniongyrchol. Er enghraifft:

Mae "cymhareb dampio effeithiol (ξₑff,b)" Cymal 3.1 yn dibynnu ar "ξ" (cymhareb dampio) Cymal 3.2 a "H" (ynni a wasgarir fesul cylch) ar gyfer cyfrifo.

Mae cymal 3.1 "dadleoli dyluniad (dᵦd)" a "dadleoli mwyaf (d_Edd)" yn defnyddio "d" (dadleoli) a " " (ffactor dibynadwyedd) Cymal 3.2 i ddiffinio eu gwerthoedd rhifiadol.

Heb yr integreiddiad hwn, byddai'r metrigau perfformiad yng Nghymal 3.1 yn haniaethol ac yn anfesuradwy-gan wneud y safon yn anorfodadwy.

3.3 Symleiddio Profi a Chydymffurfiaeth

Dyfeisiau gwrth-seismigangen profion trylwyr (ee, profion llwyth cylchol, profion ymwrthedd tymheredd) i ddangos cydymffurfiaeth ag EN 15129:2018. Mae symbolau Cymal 3.2 yn darparu iaith gyffredin ar gyfer adroddiadau prawf, gan sicrhau bod labordai, gweithgynhyrchwyr a rheoleiddwyr yn dehongli canlyniadau'n gyson. Er enghraifft, mae adroddiad prawf sy'n nodi "H=5 kJ" (ynni wedi'i wasgaru fesul cylch) neu "ξ=20%" (cymhareb dampio) yn cael ei ddeall yn gyffredinol, gan ddileu anghydfodau ynghylch dilysrwydd a chydymffurfiaeth prawf.

Casgliad

Cymal 3.2 "Symbolau" yn EN 15129:2018 yw'rasgwrn cefn meintiolosafoni dyfais gwrth-seismig. Trwy ddiffinio set o symbolau manwl gywir a chyfoethog, mae'n trawsnewid gofynion perfformiad haniaethol yn baramedrau mesuradwy y gellir eu gweithredu-gan sicrhau cysondeb o ran dyluniad, eglurder mewn cyfathrebu, a diogelwch wrth gymhwyso. Ar gyfer peirianwyr, gweithgynhyrchwyr, a rheoleiddwyr sy'n gweithio gyda dyfeisiau gwrth-, nid gofyniad cydymffurfio yn unig yw meistroli Cymal 3.2 ond mae'n gam sylfaenol tuag at ddatblygu strwythurau a all wrthsefyll grymoedd anrhagweladwy daeargrynfeydd. Yn y bôn, mae'r cymal hwn yn profi bod ynpeirianneg seismig, "language" -ar ffurf symbolau safonol- yr un mor hanfodol i ddiogelwch â'r deunyddiau a'r technolegau eu hunain.
