ISO 23618: 2022 a Dyfeisiau Arwahanu Seismig - Cyflwyniad Cynhwysfawr

Mae daeargrynfeydd yn parhau i fod ymhlith y peryglon naturiol mwyaf dinistriol i amgylcheddau adeiledig. Mae athroniaeth dylunio seismig confensiynol yn derbyn difrod strwythurol cyn belled â bod cwymp yn cael ei atal. Fodd bynnag, yn ystod y degawdau diwethaf mae cymdeithas wedi mynnu gwell gwytnwch: dylai adeiladau nid yn unig amddiffyn bywyd, ond hefyd aros yn weithredol yn syth ar ôl daeargrynfeydd.

Er mwyn cyrraedd y nod hwn, mae peirianwyr ledled y byd wedi datblygusystemau ynysu seismig. Yn hytrach na chryfhau pob aelod strwythurol, nod ynysu yw datgysylltu'r strwythur oddi wrth ysgwyd daear, gan leihau grymoedd a drosglwyddir. Mae'r cysyniad hwn, a oedd unwaith yn newydd, wedi aeddfedu i arfer byd-eang, gyda miloedd o adeiladau, pontydd a chyfleusterau diwydiannol wedi'u diogelu.

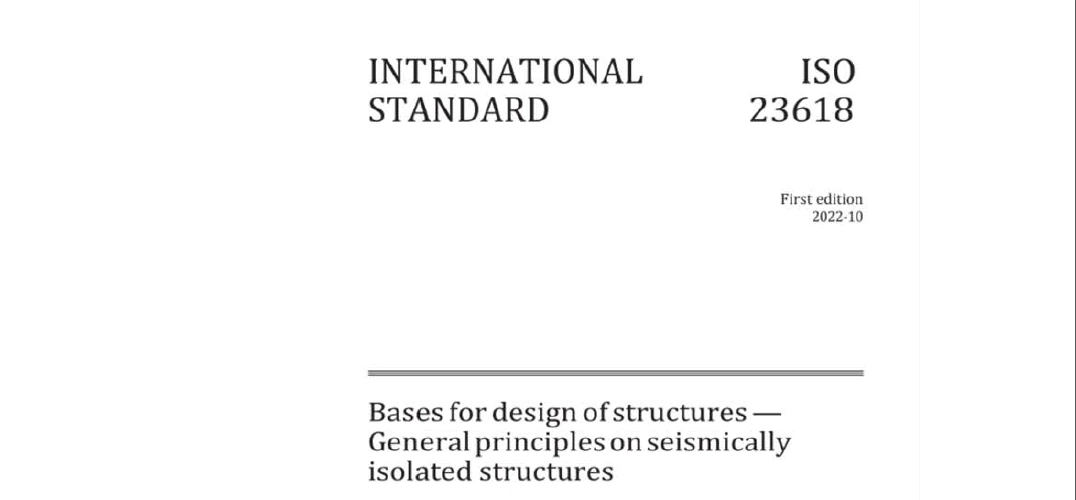

Yn 2022, cyhoeddodd ISOISO 23618:2022 - Sail ar gyfer dylunio strwythurau- Egwyddorion cyffredinol ymlaenstrwythurau ynysig seismig.Mae'r safon ryngwladol hon yn cyfuno degawdau o wybodaeth yn fframwaith cydlynol, sy'n cwmpasu dylunio, dadansoddi, adeiladu a chynnal a chadw. Mae'n amlygu rôlBearings rwber, dyfeisiau llithro, a damperifel cynhyrchion ynysu hanfodol.

Mae'r ddogfen hon yn rhoi cyflwyniad manwl i ISO 23618, gyda phwyslais ar ddyfeisiau ynysu megisBearings rwber dampio uchel (HDRBs), cyfeiriannau rwber plwm (LRBs),adamperi gludiog. Mae hefyd yn gosod ISO 23618 ochr yn ochr â safonau Ewropeaidd ac America, ac yn darparu astudiaethau achos, trafodaethau perfformiad, a chyfeiriadau at y dyfodol.

Mae ISO 23618 yn berthnasol iynysu llorweddol seismig adeiladaua rhai strwythurau. Nid yw'n cynnwys ynysu fertigol, tanciau LNG, a'r rhan fwyaf o bontydd (er y gellir addasu egwyddorion). Mae'r safon yn pwysleisio nad rhywbeth ychwanegol yw ynysu, ond strategaeth lefel system y mae'n rhaid ei hintegreiddio ar y cam dylunio cynharaf.

Mae'r athroniaeth yn dibynnu ar dri philer:
1). Ymestyn y cyfnod strwythurol– symud y cyfnod naturiol i 2-3 s neu fwy, lleihau cyflymiadau.
2). Mwy o dampio– gwasgaru egni seismig i gyfyngu ar ddadleoli.
3). Sicrhau-ailganoli- dychwelyd i'r safle gwreiddiol ar ôl ysgwyd.


Mae'r haen ynysu yn gorwedd rhwng aradeiledd ac is-strwythur, gan gynnal llwythi fertigol, caniatáu dadleoli llorweddol hyd at 600 mm, a darparu hyblygrwydd cylchdro. Rhaid i'r is-strwythur fod yn anystwyth ac yn gryf, dylai'r anffurfiad ganolbwyntio ar yr arwahanwyr, a rhaid i fylchau clirio (ffosiau) atal curo. Diffinnir perfformiad ar gyfer amodau SLS, ULS, ac MCE.

Mae ISO 23618 yn caniatáu dadansoddiad llinol cyfatebol (anystwythder a lleithder effeithiol) a-dadansoddi hanes amser aflinol. Mae priodweddau dyfais yn cael eu graddnodi o brofion.

Mae dyfeisiau'n cynnwysBearings elastomerig (HDRBs, LRBs), pendulumau llithro, canllawiau llinol, adamperi. Rhaid i bob un fodloni gallu llwyth, dadleoli,afradu ynni, gwydnwch, a rheoli ansawdd.
5.1 Uchel{0}}Dampio Bearings Rwber (HDRBs)
HDRBsyn cynnwys lamineiddiadau rwber a dur. Mae cyfansoddion rwber wedi'u haddasu yn darparu dampio 15-18%. Maent yn cynnal llwythi fertigol hyd at ddegau o MN, yn caniatáu modwlws cneifio llorweddol ~0.4-1.0 MPa, ac maent yn wydn. Cyffredin mewn ysgolion, swyddfeydd, a thyrau.
5.2 Arwain-Rhwber Bearings (LRBs)
LRBsymgorffori plwg plwm canolog sy'n cynhyrchu 10-12 MPa, gan wasgaru egni. Mae lleithder yn 10-20%. Dibynadwy, tiwnadwy, ac yn cael ei gymhwyso'n eang mewn ysbytai a chanolfannau brys. Enghraifft: Ysbyty Wellington, Seland Newydd.
5.3 Llithryddion Arwyneb Crwm (Systemau Pendulum)
Systemau llithro sfferigcynhyrchu grym adfer trwy ddisgyrchiant. Mae'r cyfnod yn dibynnu ar radiws crymedd, yn annibynnol ar fàs. Mae cyfernodau ffrithiant 0.02-0.06 yn darparu lleithder. Cynhwysedd dadleoli hyd at 600 mm neu fwy. Defnyddir mewn meysydd awyr a stadia.
5.4 Damperi Atodol
damperi gludioggwasgaru egni trwy gyflymder-gwrthiant hylif dibynnol.damperi hystereticdefnyddio dur sy'n cynhyrchu.damperi ffrithiantllithro o dan ffrithiant rheoledig. Mae'r rhain yn gwella arwahanrwydd lle mae lleithder yn annigonol.

Mae ISO 23618 yn ategu codau rhanbarthol:
- EN 15129:2009 + AC:2010 (Ewrop) -Dyfeisiau gwrth-seismiggorchudd safonolberynnau, llithryddion, damperi.
- ASCE/SEI 7-22 (UDA) – Llwythi dylunio gan gynnwys Pennod 17 ar ynysu.
- Manylebau Canllaw AASHTO LRFD (2014, UDA) –Arwahanrwydd seismigdylunio ar gyfer pontydd.
Mae ISO yn alinio'n gysyniadol â'r ddau, gan ganolbwyntio ar ddyluniad sy'n seiliedig ar berfformiad.

Ysbytai:Mae Ysbyty Kaiser Permanente (California) yn defnyddio ynysu pendil.
Pontydd:Pont Akashi Kaikyō (Japan) gyda damperi gludiog.
Treftadaeth:Adeilad Dinas a Sir Salt Lake (Utah, UDA) wedi'i ôl-osod gydag arwahanrwydd.
Niwclear:Mae planhigion Japaneaidd yn defnyddio ynysu ar gyfer diogelwch critigol.

Mae ISO 23618 yn gofyn am brofion math (cylchol ar raddfa lawn), profion ffatri arferol, goruchwyliaeth adeiladu, ac archwiliadau cynnal a chadw. Mae EN 15129 yn ychwanegu marc CE a Rheoli Cynhyrchu Ffatri. Mae safonau'r UD yn mynnu profion cymhwyster.

Effeithiau gwynt – rhaid i ynysu beidio â dadleoli o dan wynt gwasanaeth. Tân – mae angen diogelu elastomer. Arwahanrwydd canol{{2}llawr – ymarferol ar gyfer adeiladau uchel, sy'n gofyn am gynllun diaffram a llwybr llwyth gofalus.

Manteision: Llai o gyflymiadau (50-70%), diogelu offer, parhad gweithredol, gallu i addasu ôl-ffitio.
Cyfyngiadau: Cost uwch (5-10%), gofynion gofod ar gyfer ffos, cynnal a chadw, llai effeithiol ar briddoedd meddal.

Mae systemau hybrid yn cyfuno rwber a llithryddion. Mae damperi clyfar (hylifau magnetig) yn galluogi rheolaeth lled-weithredol. Mae ynysu adeiladau uchel canol-llawr yn dod i'r amlwg. Mae dyfeisiau'n cael eu dylunio ar gyfer gwydnwch aml-beryglon (daeargryn + gwynt + tân).

Mae ISO 23618:2022 yn codeiddio arferion gorau byd-eang mewnynysu seismig. Mae ei hathroniaeth yn pwysleisio ymestyn cyfnod, gan ychwanegudampio, a sicrhau diweddaru. Trwy gysylltu ag ISO 22762 ar gyferBearings elastomerigac yn cyd-fynd ag EN 15129 ac ASCE 7, mae'n meithrin cysoni byd-eang. Nid ateb strwythurol yn unig yw arwahanrwydd, ond strategaeth gydnerthedd ar gyfer cymdeithas.
